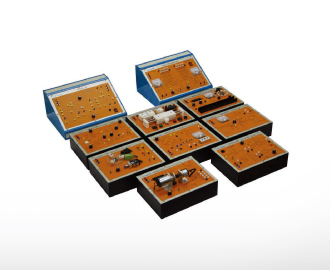

Nhà đào tạo ứng dụng cảm biến CPE-SN2007

ㆍ Bao gồm 10 mô-đun thử nghiệm và 16 đơn vị cảm biến
ㆍ Có thể thực hành cho các mạch điện tử khác nhau như phát hiện cảm biến, khuếch đại và chuyển đổi
ㆍ Có thể nghiên cứu các đặc điểm cảm biến khác nhau để áp dụng trong các trò chơi khác nhau
ㆍ Có thể nghiên cứu hiệu quả của A / D và D / A để xử lý tín hiệu

Có thể thực hành các cảm biến khác nhau như cảm biến nhiệt độ, cảm biến ảnh, cảm biến mã hóa, cảm biến siêu âm, cảm biến khí, cảm biến độ ẩm, cảm biến sảnh, cảm biến tiệm cận, cảm biến chân vịt, công tắc cảm biến, v.v.

Có thể nghiên cứu nguyên lý của tín hiệu cảm biến hình thức phát hiện. Có thể nghiên cứu cách xử lý tín hiệu để sử dụng phù hợp sau khi khuếch đại chuyển đổi theo từng khía cạnh tín hiệu.
Giá trị của tín hiệu tương tự được khuếch đại được hiển thị với giá trị kỹ thuật số thông qua đèn LED. Có thể giao tiếp với các thiết bị tín hiệu kỹ thuật số khác như máy tính. Có thể hiển thị giá trị điện áp với tín hiệu tương tự sau khi chuyển đổi từ giá trị kỹ thuật số của thiết bị tín hiệu kỹ thuật số. Có thể áp dụng thí nghiệm như điều khiển tốc độ động cơ.

OP-AMP UNIT (CPE-SN2007-M1)
ㆍ Khớp nối: AC & DC
ㆍ Amp. Chế độ: Đảo ngược, Không in, Khác biệt, Bù lệch DC, So sánh
ㆍ Điều khiển bù lệch DC: -15V ~ 0 ~ + 15V
ㆍ Đầu ra DC: ± 15V, 0,3A
ㆍ Nguồn: AC220V, 50 / 60Hz
ㆍ Kích thước: 345 (W ) x 120 (H) x 220 (D) mm

ĐƠN VỊ CHUYỂN ĐỔI TÍN HIỆU (CPE-SN2007-M2)
ㆍ Chuyển đổi A / D: Loại kế tiếp
ㆍ Đầu vào tương tự: DC 0 ~ 10V
ㆍ Đầu ra kỹ thuật số: 8bits Mức TTL
ㆍ Chuyển đổi D / A : Tổng dòng
ㆍ Đầu vào kỹ thuật số: 8bits Mức TTL
ㆍ Đầu ra tương tự: DC 0 ~ 10V
ㆍ Tỷ lệ chuyển đổi: A / D: 100㎲, D / A: 50㎲
ㆍ Đầu ra DC: ± 15V, 0,3A
ㆍ Nguồn: AC 220V, 50 / 60Hz
ㆍ Kích thước: 345 (W) x 120 (H) x 220 (D) mm

CẢM BIẾN NHIỆT ĐỘ (CPE-SN2007-01)
ㆍ Mạch phát hiện: Cầu & Amp.
ㆍ Nguồn nhiệt độ: Máy sưởi và Máy làm mát
ㆍ Cảm biến điện trở: 500Ω ~ 5㏀
ㆍ Đầu vào điều khiển máy sưởi & quạt: DC 5 ~ 15V
ㆍ Loại cảm biến: Cặp nhiệt điện & Nhiệt điện trở
ㆍ Nguồn: DC ± 15V, 1A

CẢM BIẾN ẢNH (CPE-SN2007-02)
ㆍ Độ lệch nguồn: DC 0 ~ 30mA
ㆍ AC 100㎐ ~ 10㎑ (Bộ đếm kỹ thuật số)
ㆍ Phạm vi cảm biến: 0 ~ 200mm
ㆍ Cảm biến: LED, Photo-TR., Cds
ㆍ Nguồn: DC ± 15V, 1A

CẢM BIẾN XOAY CHIỀU (CPE- SN2007-03)
ㆍ Điện áp đầu vào: DC 5V
ㆍ Dạng sóng đầu ra: Sóng vuông
ㆍ Pha đầu ra: A, B
ㆍ Độ phân giải: 100 Xung / Xoay
ㆍ Đáp ứng: 25kHz
ㆍ Nguồn: DC ± 15V, 1A

CẢM BIẾN SIÊU ÂM (CPE-SN2007-04)
ㆍ Tần số danh định: 40kHz
ㆍ Mức độ nhạy: Hơn sau đó -67dB
ㆍ Nhận BW: 6kHz (-74dB) Khoảng.
ㆍ Mức độ phát: Hơn 110dB
RUNG ĐỘNG
ㆍ Tần số: 10Hz ~ 1kHz
ㆍ Đầu ra cảm biến: Khoảng 40mV / 1G.

CẢM BIẾN KHÍ (CPE-SN2007-05)
ㆍ Điện áp mạch: Vc: 24V Max. (AC hoặc DC)
ㆍ Điện áp làm nóng: Vh: 5V (AC hoặc DC)
ㆍ Phát hiện khí: LPG, LNG, Methane
ㆍ Phạm vi cảm biến: 500 ~ 10.000ppm
ㆍ Tên loại: TGS-813 (FIGARO)
ㆍ Nguồn: DC ±

CẢM BIẾN ĐỘ ẨM 15V, 1A (CPE-SN2007-06)
ㆍ Phạm vi độ ẩm: 30 ~ 90% RH
ㆍ Nhiệt độ. Phạm vi: 0 ~ 60 ℃
ㆍ Đầu ra cảm biến: DC 1 ~ 3V (ở 30 ~ 90% RH)
ㆍ Nguồn: DC ± 15V, 1A

HALL SENSOR (CPE-SN2007-07)
ㆍ Chất liệu: GaAs
ㆍ Điện áp Hall: 55 ~ 140mV
ㆍ Điện trở đầu vào: 450 ~ 900Ω
PROXIMITY SENSOR
ㆍ Thám Khỏang cách: 0 ~ 5mm
ㆍ Thám Object: Magnetic chất
ㆍ Tần số: 500㎐
ÁP LỰC SENSOR
ㆍ Dải đo: 0 ~ 1kg / cm² (Max 2kg / cm².)
ㆍ Output: 1 ~ 5V (. Khoảng)
ㆍ Máy nén:

CÔNG TẮC CẢM BIẾN Loại Tiện dụng (CPE-SN2007-08)
ㆍ Reed & Mercury & Limit Switch
ㆍ Công tắc tơ: SPST
ㆍ Dòng điện tiếp xúc: 0.1A (24V)
ㆍ Chuyển động tuyến tính
ㆍ Khoảng cách di chuyển: 80mm
ㆍ Động cơ dẫn động: 0 ~ 60RPM
ㆍ Nguồn: DC ± 15V, 1A
