NI 9237

NI 9237

NI‑9237 có tất cả các điều hòa tín hiệu cần thiết để cấp nguồn và đo đồng thời lên đến bốn cảm biến dạng mạch cầu. Mô-đun cung cấp các phép đo biến dạng hoặc tải với độ trễ pha liên kênh bằng không. Nó cũng có cách ly 60 VDC và cách ly tạm thời 1.000 Vrms, cung cấp khả năng loại bỏ nhiễu chế độ phổ biến cao và tăng độ an toàn. Bạn có thể lập trình NI‑9237 để sử dụng với các cảm biến nửa cầu và toàn cầu với kích thích tích hợp. Đối với phiên bản bốn giắc cắm RJ50 cung cấp kết nối trực tiếp với hầu hết các mô-men xoắn hoặc tải và cung cấp các giải pháp cáp tùy chỉnh với các công cụ tối thiểu.

Đặc điểm

• Kiểu kết nối: Bắt vít và RJ50

Đặc tính ngõ vào

• Số kênh: 4 kênh ngõ vào tương tự
• Độ phân giải ADC: 24 bit
• Chế độ lấy mẫu: đồng thời
• Điện trở hoàn chỉnh mạch cầu cân bằng:
  • Cầu 1/2 và cầu đầy đủ: Tích hợp sẵn bên trong
  • Cầu 1/4: Cần phụ kiện bên ngoài
• Đồng hồ cơ sở master tích hợp bên trong:
  • Tần số: 12.8 MHz
  • Độ chính xác: ± 50 ppm
• Tốc độ ghi nhận dữ liệu sử dụng đồng hồ cơ sở master tích hợp sẵn:
  • Tối thiểu: 1.613 kS/s
  • Tối đa: 50 kS/s
• Tốc độ ghi nhận dữ liệu sử dụng đồng hồ cơ sở master ngoài:
  • Tối thiểu: 391 S/s
  • Tối đa: 51.36 kS/s
• Ghép điện ngõ vào: AC/DC (tùy chỉnh bằng phần mềm)
• Phạm vi ngõ vào thông thường: ±25 mV/V
• Hệ số tỷ lệ: 2.9802 nV/V trên mỗi LSB
• Kích thích
  • Điện áp bên trong: 2.5 V, 3.3 V, 5.0 V, 10.0 V (Có thể lập trình được)
  • Công suất nội tại: Tối đa 150 mW

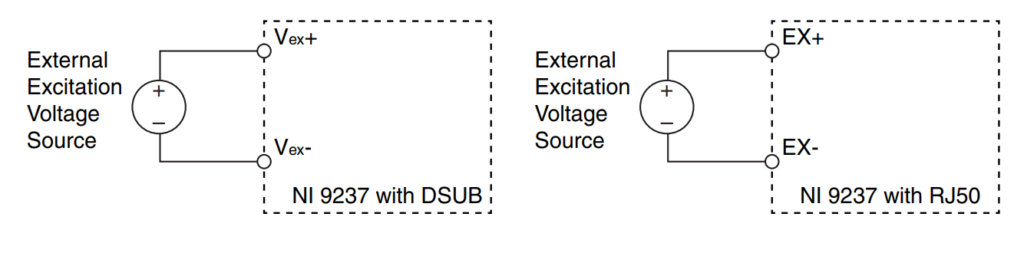

  • Điện áp ngoài: Từ 2 V đến 10 V

Yêu cầu về nguồn điện

• Công suất tiêu thụ từ khung máy
  • Chế độ hoạt động: tối đa 740 mW
  • Chế độ ngủ: tối đa 25 μW

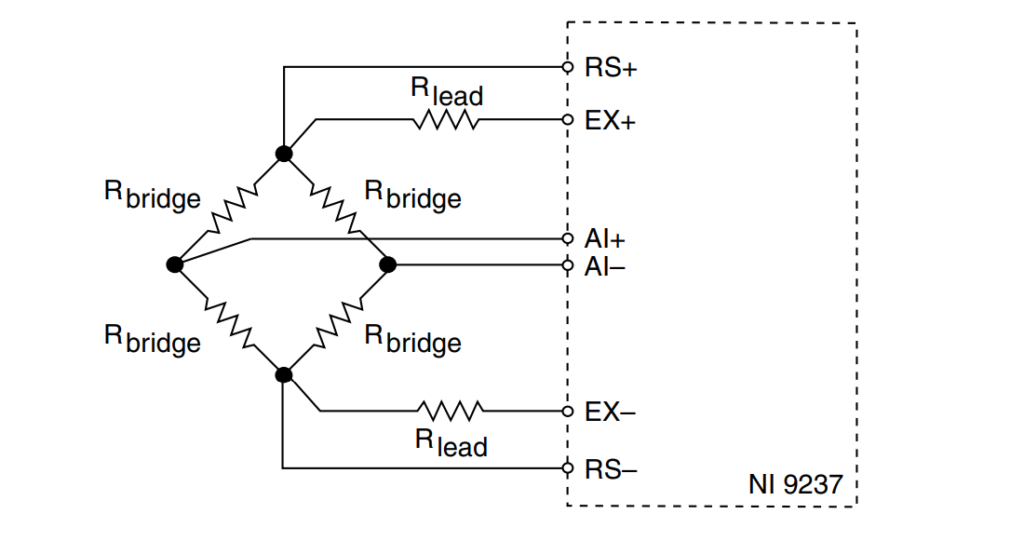

Sơ đồ mạch
