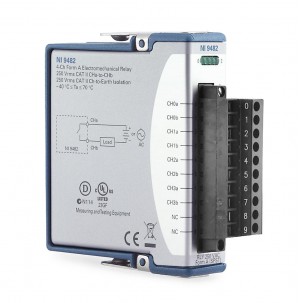

NI 9482

NI 9482

NI‑9482 kết nối trực tiếp với một loạt các thiết bị công nghiệp như động cơ, bộ truyền động và thiết bị DC. Mỗi kênh cung cấp quyền truy cập vào rơle điện cơ để chuyển đổi tín hiệu lên đến 60 VDC (1 A) hoặc 250 Vrms (1.5 A), có tính năng cách ly kênh – kênh and và có đèn LED cho biết trạng thái. Xếp hạng sốc và rung cho NI‑9482 bị giới hạn so với các mô-đun CompactDAQ và CompactRIO khác do các rơle cơ học trên mô-đun.

Đặc điểm

• Kiểu kết nối: Spring-terminal

Đặc tính ngõ vào

• Số kênh: 4 kênh rơle cơ điện tử
• Kiểu rơle: Single pole single throw (SPST)
• Trạng thái ngõ ra khi power-on: Kênh tắt
• Công suất chuyển đổi
  • Điện áp chuyển đổi: Tối đa 60 VDC, 250 Vrms
  • Dòng điện chuyển đổi (mỗi kênh)
    • 1 kênh bật: Tối đa 2.5 A ở 30 VDC, tối đa 1 A ở 60 VDC, tối đa 2.5 A ở  250 Vrms
    • 2 kênh bật: Tối đa 2 A ở 30 VDC, tối đa 1 A ở 60 VDC, tối đa 2 A ở 250 Vrms
    • Tất cả các kênh bật: Tối đa 1.5 A ở 30 VDC, tối đa 1 A ở 60 VDC, tối đa 1.5 A ở 250 Vrms
  • Giá trị đện trở cho mỗi kênh khi bật: 0.2 Ω

Yêu cầu về nguồn điện

• Công suất tiêu thụ từ khung máy
  • Chế độ hoạt động: tối đa 580 mW
  • Chế độ ngủ: tối đa 10 mW
