Nvis 6512A Hiểu đặc điểm của MOSFET, FET và UJT

Mô tả Sản phẩm

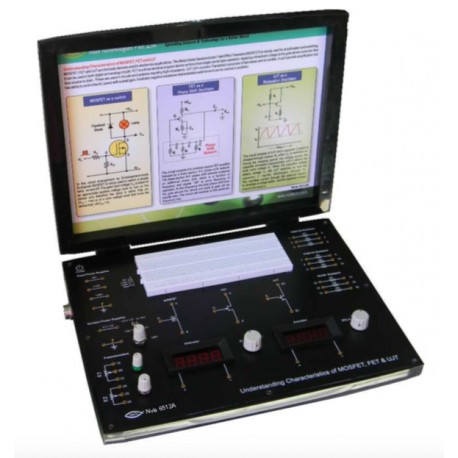

Nvis 6512A Hiểu đặc điểm của MOSFET, FET & UJT là một bảng thử nghiệm nhỏ gọn, sẵn sàng để sử dụng. Điều này rất hữu ích cho sinh viên để vẽ các đặc điểm khác nhau của MOSFET kênh n, FET kênh U và kênh UJT và để hiểu hoạt động của các thiết bị điện tử công suất này ở các khu vực khác nhau. Sử dụng sản phẩm này, sinh viên cũng có thể đánh giá các thông số FET (Độ kháng cống,

Thông số truyền dẫn, và hệ số khuếch đại) & các tham số UJT (điện trở cơ sở giữa và tỷ lệ bế tắc nội tại). Bộ nguồn DC, vôn kế và ampe kế tích hợp với các tính năng của DPM giúp sản phẩm này dễ vận hành và có thể được sử dụng như một hệ thống độc lập. Breadboard cho phép sinh viên xây dựng các mạch sử dụng các thành phần bên ngoài cùng với các tài nguyên trên tàu

Nvis 6512A, Hiểu đặc điểm của MOSFET, FET và UJT là một nền tảng lý tưởng để tăng cường giáo dục, đào tạo, kỹ năng & phát triển trong tâm trí trẻ của chúng ta.

Tính năng sản phẩm
Thiết kế tổng quát
Hoạt động độc lập
Cung cấp năng lượng cố định và thay đổi
Chuyển đổi công tắc để lựa chọn nguồn cung cấp năng lượng thay đổi
Ampe kế và Vôn kế sẵn có
Ban bánh mì
Ngân hàng kháng chiến
Chiết áp 10 lần
Hướng dẫn sản phẩm trực tuyến
Phạm vi học tập
Để nghiên cứu và vẽ sơ đồ Đặc điểm thoát nước của MOSFET kênh n
Để nghiên cứu và vẽ sơ đồ Đặc điểm truyền của MOSFET kênh n
Để nghiên cứu và vẽ sơ đồ các đặc điểm V-I của Đánh giá JFE về các thông số sau của JFE: Khả năng chống thoát nước DC, Truyền dẫn, Hệ số khuếch đại
Để biểu thị các đặc điểm VI của Đánh giá UJT về các tham số sau của UJT: Tỷ lệ dự phòng nội tại, Điện trở cơ sở giữa

Product Description

Nvis 6512A Understanding Characteristics of MOSFET, FET & UJT is a compact, ready to use experiment board. This is useful for students to plot different characteristics of n-channel MOSFET, n-channel FET and UJT and to understand operation of these power electronics devices in various regions. Using this product student can also evaluate FET parameters (Drain resistance,

Transconductance, and Amplification factor) & UJT parameters (Inter base resistance and intrinsic standoff ratio). In-built DC power supply, voltmeter and ammeter with DPM features make this product easy to operate and can be used as standalone system. Breadboard allows student to construct circuits using external components along with on-board resources

Nvis 6512A , Understanding Characteristics of MOSFET, FET and UJT is an ideal platform to enhance education, training, skills & development amongs our young minds.

Product Features

• Generalized design
• Standalone operation
• Inbuilt fixed and variable power supply
• Toggle switch for selection of variable power supply
• Inbuilt Ammeter and Voltmeter
• Bread board
• Resistance bank
• 10 turn potentiometer
• Online product tutorial

Scope of Learning
