Bộ thí nghiệm chuyển đổi một pha Nvis 7040

Mô tả Sản phẩm

Ổ đĩa chuyển đổi cầu một pha Nvis 7040 là một hệ thống đào tạo ưu tú cho phòng thí nghiệm điện tử công suất để thể hiện chức năng hoạt động của Bộ chuyển đổi cầu một pha. Nó bao gồm thử nghiệm như điều khiển tốc độ của DC Motor bằng cách sử dụng cấu hình SCR toàn sóng. Nó giúp học sinh biết cách tạo xung bắn cho bộ biến đổi một pha bằng cách sử dụng sơ đồ so sánh đường nối.
Nvis 7040 được trang bị mạch điều khiển bắn SCR liên quan đến việc kích hoạt, điều chế và thiết bị có nguồn gốc từ các đặc tính và khả năng vận hành của Bộ chuyển đổi. Nó kết hợp tất cả các điểm kiểm tra cần thiết để giải thích mạch cổng bằng cách phân tích các dạng sóng cổng ở các khối khác nhau thông qua Phạm vi năng lượng sẵn có. Các đầu nối riêng biệt của phần ứng và cuộn dây trường được cung cấp để vận hành máy ở chế độ kích thích.

Tính năng sản phẩm
Phạm vi công suất để đo cách ly
Được cung cấp với DC Shunt Motor
Máy đo chất lượng cao
Điện áp thấp một pha Cung cấp cho mạch cổng
Mạch bắn một pha được cung cấp với cách ly xung
Thiết bị đầu cuối thử nghiệm được cung cấp để phân tích các dạng sóng
Được thiết kế bằng cách xem xét tất cả các biện pháp phòng ngừa an toàn
Sơ đồ biểu diễn các mạch
Phạm vi học tập
Nghiên cứu về mạch bắn so sánh Ramp cho ổ đĩa
Nghiên cứu về ổ đĩa chuyển đổi cầu một pha

Product Description

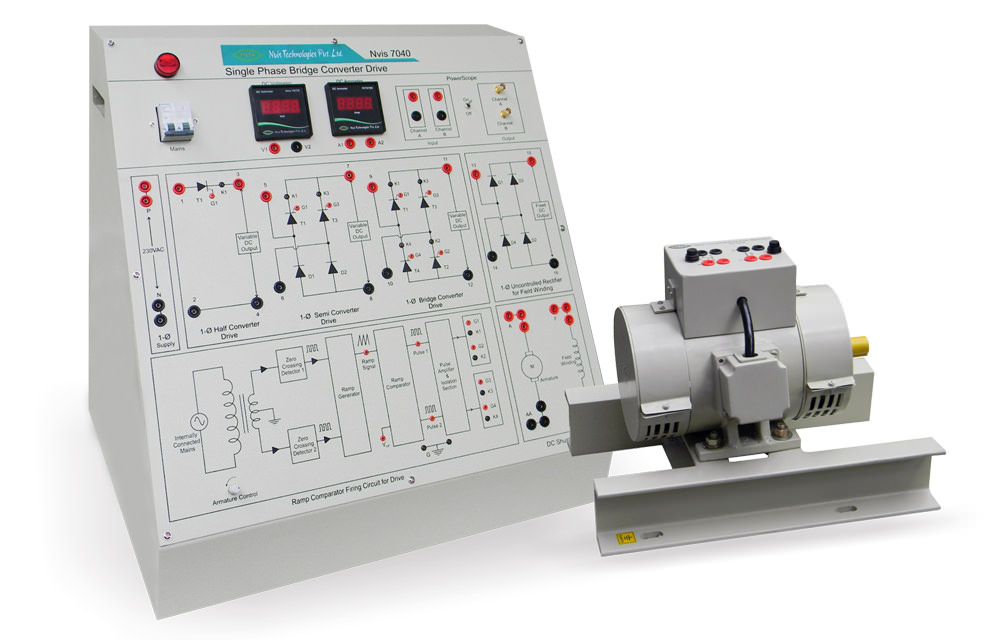

Nvis 7040 Single Phase Bridge Converter Drive is an Elite Training System for Power Electronic Lab to demonstrate the operational functioning of Single Phase Bridge Converter. It includes experiment such as speed control of DC Motor by using full wave SCR configuration. It helps students to know how to generate firing pulses for single phase converter using ramp comparator scheme.
Nvis 7040 is equipped with SCR firing control circuit that deals with triggering, modulation and instrumentation which derives the operating characteristics and capabilities of Converter. It incorporates all the necessary test points in order to explain the gate circuit by analyzing gate waveforms at different blocks through inbuilt Power Scope. Separate terminals of armature and field winding are provided to operate the machine in either of the excitation mode.

Product Features

• Power Scope for isolation measurement
• Provided with DC Shunt Motor
• High quality meters
• Single Phase low voltage Supply for gate circuitv
• Single Phase Firing Circuit provided with pulse isolation
• Test terminals provided to analyze the waveforms
• Designed by considering all the safety precautions
• Diagrammatic representation of circuits

Scope of Learning
