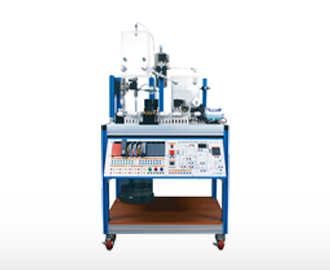

PID Flow Control Trainer CPE-AT3620A

Các tính năng
• Hệ thống điều khiển PID sử dụng phương pháp điều khiển tương tự
• Được thiết kế để dạy các nguyên tắc về lưu lượng, áp suất, nhiệt độ, cảm biến và điều khiển điện
• Hỗ trợ điều khiển thời gian thực thông qua bộ điều khiển logic có thể lập trình

hỗ trợ fl uid cho Bể chứa chất lỏng thứ nhất
(1) Vật liệu
•
Vách hỗ trợ: Nhôm profi le • Thanh đỡ: 1,2T
(2) Kích thước: 210 (W) × 210 (D) × 200 (H) mm
(3 ) Kết cấu
• Phần gắn cơ sở (cấu trúc để dễ dàng gắn / tháo rời)

Bể chứa chất lỏng thứ 2 (ở vị trí thấp hơn)
(1) Chất liệu: Acrylic 8T (bao gồm cả lớp phủ acrylic)
(2) Kích thước: 200 (W) × 200 (D) × 300 (H) mm
(3) Cấu trúc
• Cấu trúc không rò rỉ với chân cao su để giảm sốc cho bể
• Bộ phận gắn van vòi được thiết kế để tháo dung dịch thực hành một cách dễ dàng
• Chỉ báo mức trên đĩa để xác định mức chất lỏng của dung dịch
• Phát hiện mức bởi nắp trên sử dụng cảm biến siêu âm

Mô-đun van điện từ
(1) Loại van: Loại tác động trực tiếp
(2) Bộ phận làm việc: Nước
(3) Áp suất bên trong: 5.0MPa
(4) Chất liệu: Thân chính (SUS) và Phốt ( FKM)
(5) Rò rỉ van: 0cm³ / phút
(6) Điện áp định mức: DC 24V
(7) Cấu trúc: Loại mô-đun cho mỗi bộ phận gắn / tách rời

Mô-đun van tỷ lệ
(1) Loại van: Van fl ow 2/2 chiều, Loại NC , Hỗ trợ Servo
(2) Dải áp suất: 0,5 ~ 10 bar
(3) Kết nối cổng: lỗ 1/2 ”
(4) Thân chính: Đồng thau
(5) Điện áp hoạt động: DC 24V
(6) Thông số kỹ thuật điều khiển:
• Điện áp hoạt động : DC24V (Max. 28V)
• Độ gợn sóng: ± 10%
• Tín hiệu đầu vào: 4 ~ 20mA, 0 ~ 10V
• Phương pháp điều khiển van: Điều chế độ rộng xung (PWM)
• Max. dòng tiêu thụ: 1.1A
• Công suất: Max. 0,5W
• Thời gian dốc: 0 ~ 10 giây (có thể điều chỉnh)
(7) Cấu trúc: Loại mô-đun cho từng bộ phận gắn / tách

Mô-đun Công tắc áp suất kỹ thuật số
(1) Dải áp suất định mức: 0.000 ~ 1.000MPa
(2) Dải áp suất làm việc: -0.100 ~ 1.000MPa
(3) Điện áp hoạt động: DC12V ~ 24V / Ripple – dưới 10%
(4) Công suất tiêu thụ: dưới 55mA
(5) Công tắc đầu ra: NPN / PNP
• Max. điện áp ấn tượng: 30V (NPN)
• Max. dòng tải: 80mA
(6) Chỉ báo: 3 LED 1/2 chữ số (chu kỳ lấy mẫu: 5 lần / giây)
(7) Chỉ báo: LED xanh, LED đỏ
(8) Cấu trúc: Loại phụ kiện bình tích áp

Mô-đun Công tắc lưu lượng kỹ thuật số
(1) Làm việc fl uid: Nước
(2) Dải đo chất lỏng: 2 ~ 16ℓ / phút
(3) Trọng lượng: 470g
(4) Điện áp hoạt động: DC24V
(5) Dòng tiêu thụ: 20mA (không tải)
(6) Đầu ra tương tự: Đầu ra điện áp – 1 ~ 5V tuyến tính
(7) Cấu trúc bảo vệ: IP65
(8) Cấu trúc: Loại mô-đun cho mỗi phần đính kèm / tách rời

Mô-đun cảm biến siêu âm tương tự
(1 ) Điện áp hoạt động: 10 ~ 30Vdc (ngưỡng)
(2) Độ gợn sóng: 2 Vpp
(3) Dòng tiêu thụ: Tối đa 65 mA (40mA ở 25Vdc)
(4) Loại đầu ra: 0 ~ 10Vdc hoặc 4 ~ 20mA
(5) Điện trở tải:
• Điện áp đầu ra: Min. 2,5kΩ
• Đầu ra hiện tại: Max. 1kΩ
(6) Thời gian đáp ứng: 30ms (trong kết nối dây), 2,5ms (không kết nối dây)
(7) Tần số chuyển mạch: 16 / 200Hz
(8) Độ trễ nguồn: 300ms
(9) Chỉ báo: Đèn LED hiển thị đầu ra (vàng, xanh lá cây) / hiển thị nguồn (đỏ)
(10) Tần số siêu âm: 300kHz (lặp lại 2,5ms)
(11) Khoảng cách hoạt động: 30 ~ 300mm
(12) Trọng lượng: 25g

Mô-đun bơm động cơ DC
(1) Điện áp hoạt động: DC 24V
(2) Dòng điện tối đa: 5.0A
(3) Kích thước cầu chì: 10.0A
(4) Lưu lượng mở: 3.2 GPM
(5) GPM-L / phút: 10.6
(6) Cài đặt áp suất: 45 PSI
(7) Thanh PSI: 3.1
(8) Cấu trúc: Loại mô-đun cho từng bộ phận gắn / tách rời Bình

áp suất chất lỏng
(1) Chất liệu: SUS
(2) Kích thước: Ø
40,100mm (H) (3) Độ bền chắc: 10bar
(4 ) Cấu trúc: Loại mô-đun cho mỗi phần đính kèm / bảng điều hành tách rời

(1) Chất liệu: Nhôm 2t
(2) Cấu tạo: Được trang bị nhiều loại công tắc vận hành khác nhau
• START, STOP, EMG, SPARE
• Đồng hồ chỉ thị để theo dõi thời gian thực: Đồng hồ đo, đồng hồ đo fl ow và vôn kế (tích hợp sẵn)

Tấm thí nghiệm
(1) Chất liệu: Nhôm profi le (khoảng cách khe: 25mm)
(2) Kích thước: 700 (W) x 600 (D) mm

Bộ PLC
(1) Tiêu chuẩn: Mitsubishi MELSEC PLC
(2) Tùy chọn: Các loại PLC khác sẽ cung cấp theo yêu cầu.
