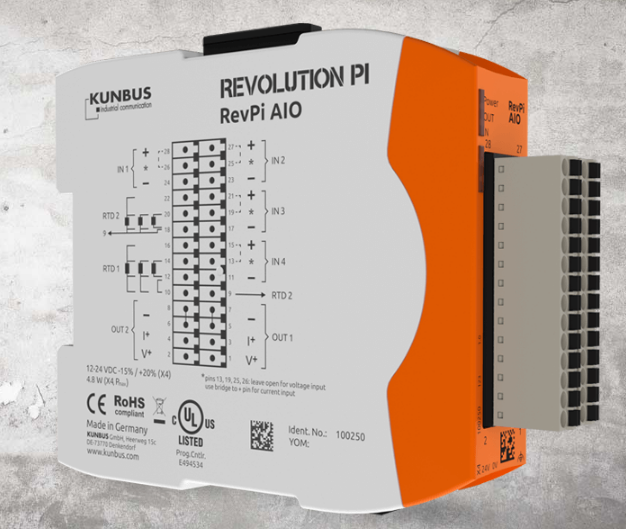

Sử dụng mô đun I / O tương tự RevPi AIO, mô đun cơ sở RevPi của bạn có thể được mở rộng bằng 4 đầu vào analog, 2 đầu ra analog và 2 kênh đầu vào RTD. Mô-đun mở rộng này được kết nối với mô-đun cơ sở của bạn bằng phích cắm PiBridge trên cao. Đầu vào, đầu vào RTD và đầu ra được cách ly với nhau. Đầu vào khác biệt loại bỏ các vòng lặp mặt đất.
Phạm vi / tùy chọn đầu vào tương tự: +/- 10 V, 0 – 10 V, 0 – 5 V, +/- 5 V, 0 – 20 mA, 0 – 24 mA, 4 – 20 mA, +/- 25 mA
Phạm vi / tùy chọn đầu ra tương tự: 0 – 5 V, 0 – 10 V, +/- 5 V, +/- 10 V, 0 – 5,5 V, 0 – 11 V, +/- 5,5 V, + / – 11 V, 4 – 20 mA, 0 – 20 mA, 0 – 24 mA
Hai đầu vào RTD cho phép đo nhiệt độ với độ chính xác cao từ -165 ° C đến + 600 ° C theo các bước 0,5 ° C bằng các cảm biến RTD thông thường như đầu dò Pt100 / Pt1000. Các đầu dò có thể được kết nối trực tiếp với mô-đun bằng 2, 3 hoặc 4 cáp.
Giống như các mô-đun IO kỹ thuật số, RevPi AIO được bảo vệ chống nhiễu theo EN61131-2 và có thể được vận hành trong khoảng nhiệt độ môi trường -40 đến + 50 ° C và độ ẩm tương đối lên đến 80%. Nó cũng được bảo vệ chống lại sự phóng tĩnh, xung và xung theo các yêu cầu EN61131-2.
Ổ cắm PiPridge cần thiết (Mục số: 100204) và một bộ đầu nối PCB 14 cực (Mục số: 200030) đã được bao gồm trong phạm vi phân phối của mô-đun mở rộng này.
| Các mô-đun cơ sở tương thích | RevPi Core (Article No. 100102) RevPi Core 3 (Article No. 100257) RevPi Core 3+ 8GB (Article No. 100299) RevPi Core 3+ 16GB (Article No. 100300) RevPi Core 3+ 32GB (Article No. 100301) RevPi Connect (Article No. 100274) RevPi Connect+ 8GB (Article No. 100302) RevPi Connect+ 16GB (Article No. 100303) |
|---|---|
| Số lượng đầu vào | 4 |
| Số lượng đầu ra | 2 |
| Số kênh RTD | 2 |
| Nguồn cấp | 24 V |
| Mã IP | IP20 |
| EAN | 4260498390243 |
| Mục số | 100250 |
| Sẵn sàng cho công văn | 2-3 ngày làm việc + thời gian vận chuyển |
