Hệ thống đào tạo thí nghiệm điện áp cao ( cao áp) trên ô tô điện Scientech 2700

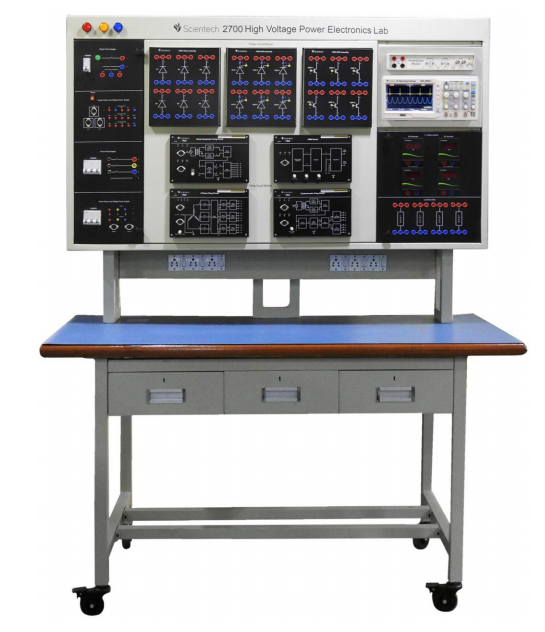

Phòng thí nghiệm điện tử điện cao áp của Scientech 2700 là một bàn làm việc thử nghiệm nhỏ gọn, sẵn sàng để sử dụng. Trong bàn làm việc cụ thể này, có nhiều ứng dụng và thử nghiệm khác nhau của Power Diode và SCR trên bàn làm việc với cấu hình tải khác nhau.
Phòng thí nghiệm điện tử công suất cao áp của Scientech 2700 bao gồm các nguyên tắc và hoạt động của mạch điều khiển thyristor một pha và ba pha.
Phòng thí nghiệm Điện tử Điện áp cao Scientech 2700 được thiết kế kinh tế ở vị trí thẳng đứng và có đủ không gian để làm việc, bàn làm việc này có sẵn với bàn và không có bàn.

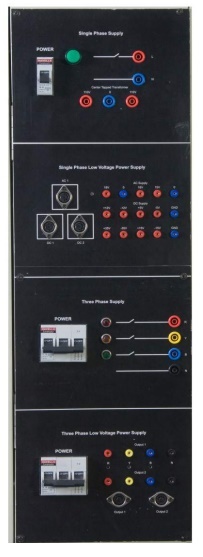

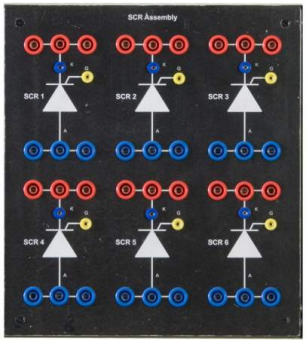

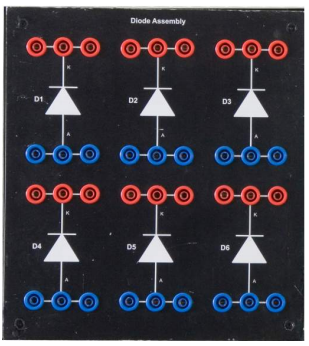

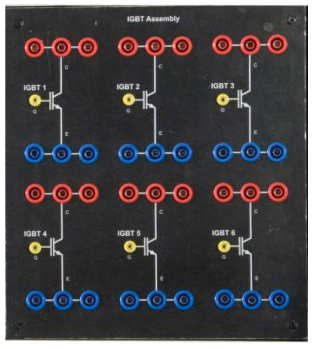

Bộ phận cung ứng	Thông số kỹ thuật MCB (Công tắc nguồn): Một pha 10A MCB (Công tắc nguồn): Ba pha 10A Nguồn điện xoay chiều một pha: 230V, ± 10%, 50Hz 115V – 0 – 115V ± 10%, 2A Nguồn điện một chiều điện áp thấp một pha: 18V – 0 – 18V, 15V-0 Bộ nguồn DC điện áp thấp: + 30V, -30V 250mA : + 15V, -15V 250mA : + 12V, -12V 500mA : + 5V, -5V 500mA Nguồn điện xoay chiều ba pha: Điện áp pha 230V ± 10% 50Hz Điện áp 440 ± 10% 50Hz Điện áp thấp ba pha: 15V Mỗi pha ± 10%, 50Hz Nguồn cấp Kết nối: Ổ cắm an toàn 2 mm & 4mm Diode lắp ráp: Diode 6A10 1000V / 6A SCR lắp ráp: TYN 616 600V / 16AIGBT lắp ráp: IGBT G4BC20S 600V / 10A Cổng bắn cổng Mạch bắn một pha: Mạch bắn so sánh dốc (Điều khiển góc bắn 30-180o) Mạch bắn ba pha: Mạch bắn ba pha (Điều khiển góc bắn 30-150o) Mạch bắn Cycloconverter: Mạch bắn Cycloconverter (Điều khiển góc bắn 30-180o) Mạch bắn biến tần một pha và ba pha: Xung kích hoạt – Sóng vuông 50Hz với 10Vpp Dụng cụ đo lường Máy hiện sóng lưu trữ kỹ thuật số Băng thông: 50 MHz Tốc độ mẫu thời gian thực: 500MSa / giây (Kênh đơn) Tỷ lệ mẫu tương đương: 50GSa / s Số lượng kênh: 2 CH +1 Ext Độ sâu bộ nhớ: 32 Kpts (Kênh đơn) Chế độ mua lại: Phát hiện bình thường / trung bình / cao điểm Trung bình: Có thể lựa chọn từ 4 đến 256 Độ nhạy dọc: 2mV / div – 10V / div Độ phân giải dọc: 8 bit Trở kháng đầu vào: 1 MΩ ± 2% II 17 pF ± 3 pF Khớp nối đầu vào: DC, AC và GND Điện áp đầu vào tối đa: ± 400Vpp Phạm vi công suất :: 1500V Đo lường cách ly Vôn kế AC kỹ thuật số: Đo điện áp xoay chiều 0-500V Ampe kế AC kỹ thuật số: Đo dòng điện AC 0-25A Vôn kế DC kỹ thuật số: Đo điện áp DC 0-650V Ampe kế DC kỹ thuật số: Đo lường dòng điện 0-25A DC Tải hội: R Tải- Đèn tải (200W) -4nos. Tải trọng tải L 300-350-400mH, 1.5A

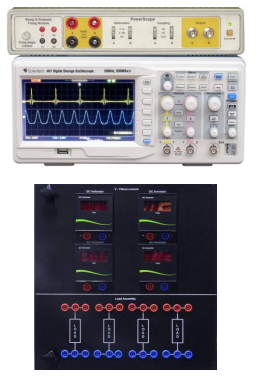

Bộ phận đo lường

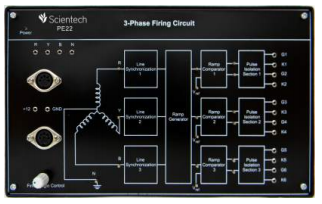

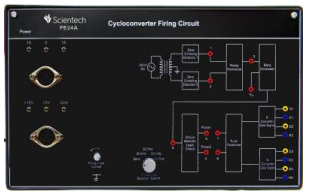

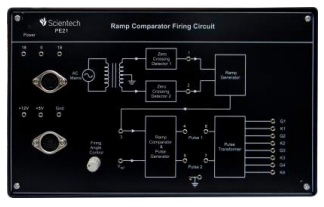

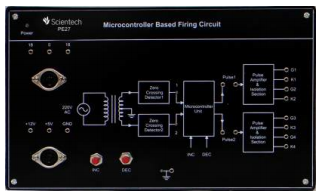

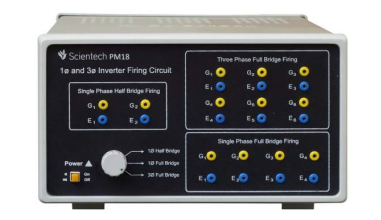

Mạch bắn tùy chọn
PM04 Diode ba pha Cầu chỉnh lưu	PM10 Một nửa pha và Bộ điều khiển điện áp xoay chiều toàn sóng	PM07 Nửa pha Bộ điều khiển điện áp sóng AC	PM13 Một pha đầy đủ Ổ đĩa chuyển đổi sóng
PM05 Ba pha Semiconverter	PM11 Một nửa pha Ổ đĩa chuyển đổi sóng	PM08 Toàn sóng ba pha Bộ điều khiển điện áp xoay chiều	PM14 Nửa pha Ổ đĩa chuyển đổi sóng
PM06 SCR ba pha Cầu chỉnh lưu	PM12 một pha Ổ đĩa bán dẫn	PM09 Điều khiển điện áp xoay chiều bởi TRIAC	PM15 Cầu một pha Biến tần

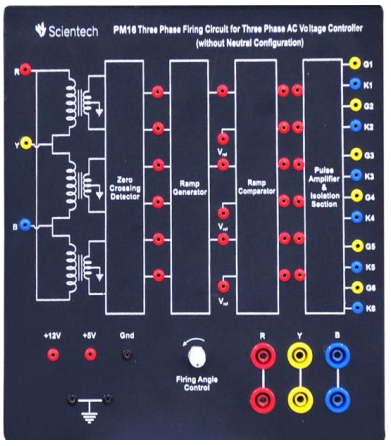

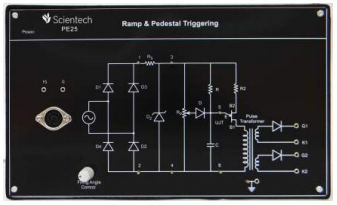

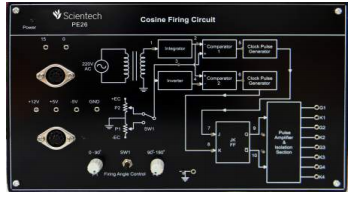

PE25 Ramp and Pedestal Triggering Mạch bắn Cosine PE26 PM16 Mạch bắn ba pha cho điện áp xoay chiều ba pha Bộ điều khiển không có cấu hình trung tính

Scientech 2705

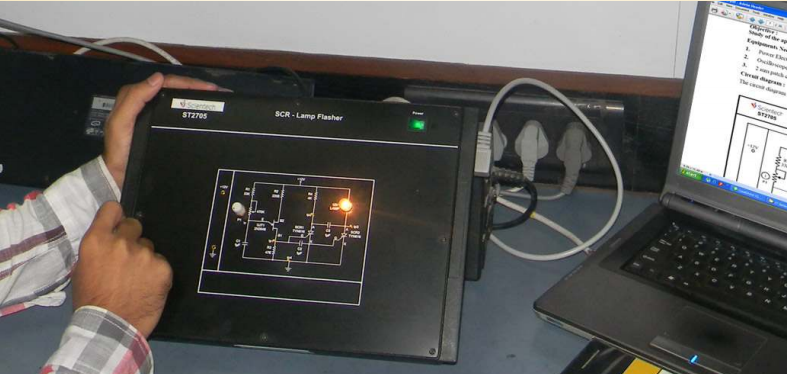

Scientech 2705 là một nền tảng rất hữu ích cho sinh viên để hiểu thấp ứng dụng điện áp của SCR trong đèn nhấp nháy. 2705 ​​được cung cấp với sức mạnh tích hợp nguồn cung cấp, ổ cắm để làm cho khác nhau kết nối trong mạch, và đầy đủ Tài liệu học tập.

Đặc trưng
• Cung cấp năng lượng
• Dễ hiểu và vận hành
• Biến đổi dần dần của hằng số thời gian
• Điểm kiểm tra để quan sát đầu ra tại các điểm khác nhau

Phạm vi học tập
• Nghiên cứu ứng dụng SCR làm đèn flasher

Thông số kỹ thuật
Mạch DC cung cấp: +12 V,
Trên các mạch bắn trên board: mạch kích hoạt UJT
Biến đổi hằng số thời gian RC: Biến đổi dần dần
SCR: 2 SCR TYN616, 600V / 16A
Kết nối: ổ cắm 2 mm
Điểm kiểm tra: 5 số
Kích thước (mm): W 420 x D 255 x H 100
Nguồn điện: 110v – 260V AC, 50 / 60Hz
Trọng lượng: 1 Kg (khoảng)
Điều kiện hoạt động: 0-40 C, 85% rh
Phụ kiện đi kèm: Dây vá 2 mm (Đỏ) 16 SỐ -1 không.
Dây vá 2 mm (Đen) 16 SỐ -1 không.
Dây chính-1 không.
Không bao gồm: Phần mềm mô phỏng

Scientech 2706

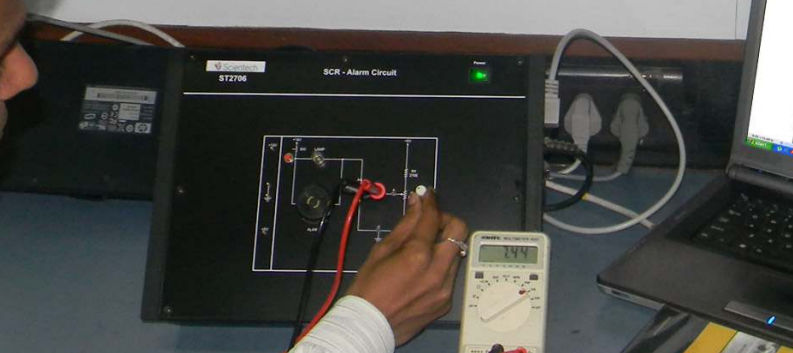

Scientech 2706 là một nền tảng rất hữu ích Học sinh hiểu được ứng dụng điện áp thấp của SCR trong điều khiển báo động. 2706 được cung cấp với các bộ nguồn, ổ cắm tích hợp để thực hiện các kết nối khác nhau trong mạch và tài liệu học tập đầy đủ.

Đặc trưng
• Cung cấp năng lượng
• Dễ hiểu và vận hành
• Ổ cắm để thực hiện các kết nối khác nhau
• Công tắc cắt cung cấp trên bo mạch

Phạm vi học tập
• Nghiên cứu ứng dụng SCR trong báo động

Thông số kỹ thuật
Trên board DC cung cấp: +5 V, +12 V
Trên bảng mạch: Mạch báo động
Kết nối: ổ cắm 2 mm
Biến đổi điện áp cổng: Biến đổi dần dần của điện áp cổng
SCR: SCR TYN616, 600V / 16A
Kích thước (mm): W 420 x D 255 x H 100
Nguồn điện: 110v – 260V AC, 50 / 60Hz
Trọng lượng: 1 Kg. (xấp xỉ)
Điều kiện hoạt động: 0-40 C, 85% rh
Phụ kiện đi kèm:
Dây vá 2 mm 16 ĐÁ: 2 nos.
Dây chính: 1 không.
Không bao gồm :
Phần mềm mô phỏng điện tử Simtel Power
Đồng hồ vạn năng kỹ thuật số 4011

Scientech 2711

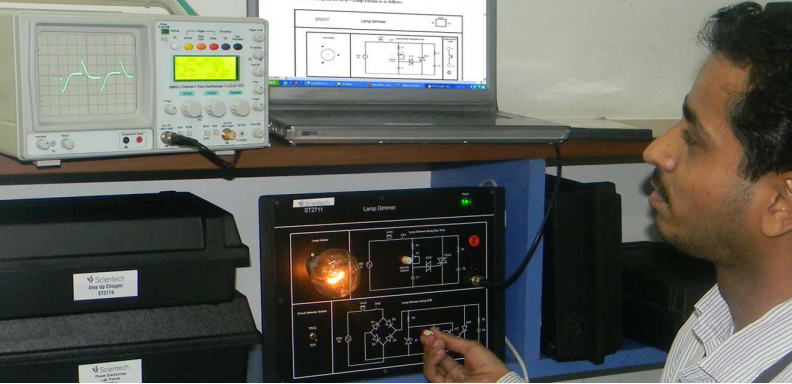

Scientech 2711 là một nền tảng học tập toàn diện, rất hữu ích cho sinh viên để hiểu ứng dụng của Thyristor trong kiểm soát cường độ. Hai phương pháp bắn được cung cấp với bộ suy giảm công suất bên trong nền tảng này được bao gồm để quan sát các tín hiệu điện áp cao trên Máy hiện sóng. Nền tảng này được cung cấp với nguồn cung cấp điện AC / DC nội bộ & tài liệu học tập toàn diện.
Đặc trưng
• Cung cấp năng lượng
• Dễ hiểu và vận hành
• Trên board hai mạch bắn
• Điều khiển góc bắn dần dần lên tới 180 độ
• Mạch cách ly nguồn tích hợp
• Chuyển sang lựa chọn mạch bắn

Phạm vi học tập
• Nghiên cứu bộ điều chỉnh độ sáng của đèn bằng cách sử dụng sơ đồ bắn DIAC & TRIAC
• Nghiên cứu điều chỉnh độ sáng của đèn bằng cách sử dụng sơ đồ bắn UJT

Thông số kỹ thuật

Trên board bắn mạch:
Mạch bắn DIAC TRIAC
Mạch bắn UJT
SCR & TRIAC: 1 SCR TYN 616, 600V / 16A và
TRIAC BT136
Tải: Đèn 100W
Nguồn cung cấp chính (nguồn chính): 220v / 110v, 50 Hz / 60 Hz
Hướng dẫn sản phẩm: Trực tuyến trên www.SellectechLearning.com
Kích thước (mm): W 420 x D 255 x H 100
Trọng lượng: 1 Kg. (xấp xỉ)
Điều kiện hoạt động: 0-40 C, 85% rh
Phụ kiện đi kèm: Bóng đèn màu trắng sữa (100W) -1 không.
Dây chính-1 không.
Không bắt buộc
Phần mềm điện tử Simtel

Scientech 2712

Scientech 2712

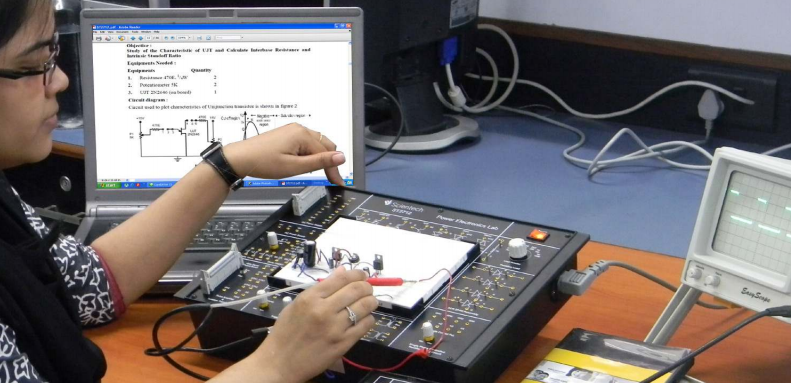

Phòng thí nghiệm điện tử công suất Scienceech 2712 là một nền tảng học tập phổ quát, rất hữu ích để hiểu các khái niệm khác nhau về điện tử công suất như đặc điểm VI của các thiết bị điện tử công suất, bộ chỉnh lưu điều khiển một pha, bộ cắt DC đến DC, v.v. Phòng thí nghiệm này được cung cấp một bảng mạch bánh mì cho thử nghiệm các mạch riêng của họ, được xây dựng trong các bộ nguồn AC & DC và tài liệu học tập toàn diện.

Đặc trưng
• khép kín và dễ vận hành
• Khối chức năng được chỉ định trên tàu bắt chước
• Breadboard cung cấp cho sự phát triển mạch riêng
• Bộ nguồn DC tích hợp
• Trong các bộ nguồn AC tích hợp
• Máy phát xung trên tàu với tần số và nhiệm vụ
điều khiển chu kỳ.
• Trên mạch bắn chỉnh lưu điều khiển một pha
• Trên thiết bị thyristor
• Bộ khuếch đại xung trên bo mạch và biến áp cách ly
• Trên bảng biến tải và các thành phần mạch
Các mô-đun tùy chọn
Nghiên cứu về:
• Đặc điểm V-I của SCR
• Đặc điểm V-I của UJT
• Đặc điểm V-I của MOSFET
• Đặc điểm V-I của IGBT
• Đặc điểm V-I của DIAC
• Đặc điểm V-I của TRIAC
• Đặc điểm V-I của PUT
• SCR được kích hoạt bởi 74121IC
• SCR được kích hoạt bởi Op-Amp 741IC
• Dao động thư giãn UJT
• Mạch kích hoạt R, RC (nửa sóng & toàn sóng)
• SCR được kích hoạt bởi UJT
• SCR được kích hoạt bởi 555IC
• SCR được kích hoạt bởi PUT
• SCR được kích hoạt bởi 74121IC
• SCR được kích hoạt bởi Op-Amp 741IC
• Đèn flasher sử dụng SCR
• Mạch báo động SCR

Phạm vi học tập
• Đặc điểm VI của thiết bị điện
• Nghiên cứu Đề án bắn thyristor một pha
• Bộ chỉnh lưu điều khiển một pha
• Chopper DC đến DC
• Biến tần một pha
• Phát triển mạch riêng
• Các thành phần mạch tùy chọn cho liên quan đến bánh mì
thí nghiệm
