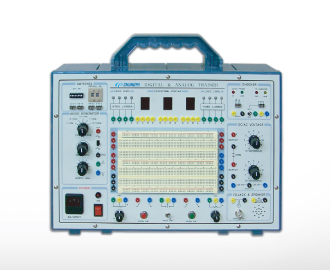

Thiết bị phòng thí nghiệm kỹ thuật số & tương tự CPE-EO2130

A. Nguồn điện
ㆍ Nguồn biến đổi DC dương: DC 1.2V ~ 20V, 0.5A
ㆍ Nguồn biến đổi DC âm: DC 1.2V ~ 20V, 0.5A
ㆍ Nguồn cố định DC: DC 5V 1.5A
ㆍ Nguồn cố định DC: DC ± 12V 0.5 A
ㆍ Nguồn cố định AC: AC 15V toàn sóng 0,5A
B. Phần dao động
ㆍ Sóng hình sin: 1Hz ~ 100kHz 5 dải
ㆍ Sóng tam giác: 1Hz ~ 100kHz 5 dải
ㆍ Sóng vuông: 1Hz ~ 100kHz 5 dải độ rộng xung biến đổi
C. Hiển thị logic
ㆍ LED 2 màu: H (= RED), L (= Green) hiển thị 8ea
– Tắt đèn LED trong điều kiện FLOTING
ㆍ LED Probe Probe: H (= RED), L (= Green) hiển thị
– Ngưỡng điện áp: 1V
D. Hiển thị hệ thập lục phân
ㆍ 0 ~ 9 và A ~ F hiển thị bằng chỉ báo 7 đoạn với bộ giải mã đầu vào 8421 dyadic – 3 bộ
E. Đầu vào logic
ㆍ Công tắc BCD
8421 đầu ra hệ thống dyadic bằng công tắc thập phân bánh xe ngón tay cái: 2 bộ
ㆍ Hệ thống
Dyadic Công tắc DATA Đầu vào hệ thống Dyadic bằng 8 của Công tắc DIP
ㆍ Công tắc logic
Có thể đầu ra xung âm và xung không đổi dưới dạng xung thụ động mà không
bị
nhiễu F. Thiết bị mạch ㆍ Đồng hồ đo điện thế
– 1kΩ: 1ea
– 100kΩ: 1ea
ㆍ Loa
– 80 kΩ / 0.3W: 1ea
ㆍ Công tắc SPDT
– 3 vị trí: 1ea
ㆍ BNC I / O biến Jack
– BNC I / O biến: 1ea
G. TR kiểm tra
Phân chia loại NPN PNP và kiểm tra EBC của bóng bán dẫn
H. Breadboard
ㆍ Socket Tie-Point: 1260 point
ㆍ Bus Tie-Point: 300 point
I. Nguồn điện đầu vào
ㆍ AC 110 / 220V, 50 / 60Hz
J. Kích thước: 385 (W) x 260 (D) x 130 (H) mm

ㆍ Cáp kết nối: 1 bộ
ㆍ Cáp nguồn: 1ea
ㆍ Dây nhảy thí nghiệm: 1 bộ
