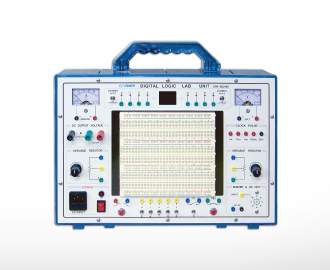

Thiết bị phòng thí nghiệm logic kỹ thuật số CPE-EO2100

Hotline: 0903 585 396 - Email: metalnt@gmail.com

692 Điện Biên Phủ, P.10, Q.10, TPHCM
20B Lý Tự Trọng, P. Lộc Thọ, TP. Nha Trang, Khánh Hòa

Thiết bị phòng thí nghiệm logic kỹ thuật số CPE-EO2100

Liên hệ

Tính năng / Chức năng ㆍ Các thí nghiệm về mạch vi mạch kỹ thuật… Xem thêm

Mua hàng

Từ khóa:

Thông tin chi tiết

Tính năng / Chức năng

ㆍ Các thí nghiệm về mạch vi mạch kỹ thuật số khác nhau.
ㆍ Có thể điều chỉnh để thiết kế các mạch IC kỹ thuật số khác nhau.
ㆍ Thích hợp cho các thí nghiệm mạch IC TTL và IC C-MOS với nguồn + 5V và -5V tích hợp.
ㆍ Hiển thị FND thập lục phân với số 2 chữ số.
ㆍ Thuận tiện để giữ và mang theo với thiết kế dạng vali.

Thông số kỹ thuật

A. Đầu ra DC: ＋ 5V, －5V 0,5A (Ripple 5mv Max.) Bảo vệ quá tải
B. Số Hiển thị: 2 chữ số (Chỉ báo số thập lục phân)
1 2 3 4 5 6 7 8 9 A B C D E F
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
C. Cực chỉ
báo: Cực dương / Cathode Chế độ chung có thể lựa chọn D. Đầu ra xung đồng hồ: 1Hz, 10Hz, 1㎑, 100㎑ (Cao: 4,5V, Thấp: khoảng 0,2V)
E. Logic SW: 5 Chuyển đổi SW (Đầu ra không có phím), 1 SW đẩy (Đầu ra cạnh dương & âm)
F. Điều khiển SW: 1 Tiếp điểm nổi Push SW, Chuyển đổi SW
G. Bảo vệ: Cảnh báo và chỉ báo quá tải DC
H. Buzzer: Trình điều khiển công suất thấp (2V ~ 7V 1mA trở xuống)
I. Điện trở biến
1) 500 [㏀] (1ea)
2) 10 [㏀] (1ea)
J. Đồng hồ đo vôn: Toàn thang đo 20 [V] (DC)
K. Đồng hồ đo ampe: Toàn thang đo 1 [A] (DC)
L. Bảng mạch : Dải ổ cắm (630 lỗ) 3EA, Dải bus: 4ea
M. Nguồn đầu vào: AC 220V, 50 / 60Hz
N. Kích thước: 130 (H) × 385 (W) × 260 (D) ㎜

Tùy chọn / Phụ kiện

ㆍ Dây Jumper thử nghiệm: 1 bộ
ㆍ Hướng dẫn sử dụng: 1ea
ㆍ Cáp nguồn: 1ea
