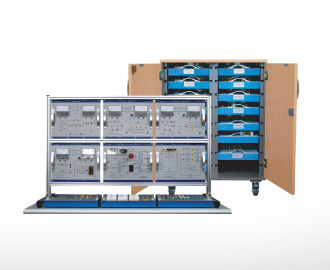

Thiết bị thực hành Điện & Điện tử Cơ bản CPE-EO2220N

ㆍ Thực hành mạch ứng dụng điện cơ bản
ㆍ Tất cả các bộ phận đều tuân theo các tiêu chuẩn an toàn và thực hiện thí nghiệm đo lường mà không cần dụng cụ
ㆍ In mạch các thí nghiệm đã định cấu hình trên bảng điều khiển phía trước cho mỗi bảng
ㆍ Thí nghiệm các mạch điện khác nhau bằng phích cắm trong các mô-đun
ㆍ Thí nghiệm giá đỡ được làm bằng AL Profile

A. Mô-đun bảng điều khiển
1) Định luật M01 Ohm
2) M02 Volt – Meter
3) M03 Ampe – Meter
4) M04 Ohm – Meter
5) Máy biến áp & biến áp M05
6) Cuộn cảm và điện cảm M06
7) Tụ điện và điện dung M07
8) Mạch LC M08 & Cộng hưởng
9) Định luật M09 Kirchhoff
10) Cầu điện trở M10
11) Kết nối biến áp 3Phase M11
12) Mạch chuyển tiếp & chốt M12
13) Bộ chỉnh lưu nửa & toàn sóng M13 (1Ø)
14) M14 Thế hệ lực đàn hồi
B. Khung: Kệ nhôm 2
C. Kích thước bảng: 380 (W) × 260 (D) × 86 (H) mm
D. Tủ mô-đun: 1 bộ
E. Nguồn điện đầu vào: AC 110 / 220V, 1Ø, 3Ø AC 220V, DC 0 ~ 12V
F. Cắm điện mô-đun (Tùy chọn)
1) Điện trở
: 2.2Ω, 4Ω, 4.7Ω, 10Ω, 15Ω, 20Ω, 50Ω, 100Ω, 330Ω, 470Ω, 1㏀, 2㏀, 2.7㏀, 4㏀, 10㏀, 22㏀, 100㏀, 111㏀, 2㏁
2) Đèn: 12V, 100V
3) Chuyển đổi công tắc: 2ea
4) Diode: 1ea
5) Mangan: 0,5Ø1m, 0,5Ø0,5m, 0,25Ø1m, 0,25Ø0,5m
6) Điện trở nhảy: 2ea
7) Dây đồng 0,1 Ø / 1m: 1ea
8) Tụ điện: 0,001㎌, 0,047㎌, 0,1㎌, 2,2㎌, 4,7㎌, 100㎌, 470㎌

ㆍ Cáp nguồn: 1ea
ㆍ Hướng dẫn sử dụng: 1copy
ㆍ Cáp kết nối: 1 bộ

Các thí nghiệm chính
ㆍ Dòng điện
ㆍ Định luật Ôm
ㆍ Điện trở của dây dẫn
ㆍ Điện trở và nhiệt độ
ㆍ Mắc nối tiếp của điện trở
ㆍ Bộ chia điện trở mắc nối tiếp
ㆍ Mắc song song điện trở
ㆍ Bộ chia dòng điện trở song song
ㆍ Mắc nối tiếp và song song về điện trở
ㆍ Hiệu điện thế giảm điện trở
ㆍ Chính của vôn kế và đo hiệu điện thế
ㆍ Chính của vôn kế trong đồng hồ vạn năng
ㆍ Đồng hồ đo dòng điện và đo dòng điện
ㆍ Chính của ampe kế trong đồng hồ vạn năng
ㆍ Chính của đồng hồ đo điện trở và đo điện trở
ㆍ Chính của đồng hồ đo điện trở trong đồng hồ vạn năng
ㆍ Máy biến áp và sự biến đổi
ㆍ Kết nối △ và Y của máy biến áp 3 pha
ㆍ Mạch điện cảm và mạch RL
ㆍ Mạch điện cảm nối tiếp và song song
ㆍ Điện dung và mạch RC
ㆍ Mạch điện nối tiếp và song song có điện dung
ㆍ Cộng hưởng của mạch LC
ㆍ Định luật Kirchhoff
ㆍ Cầu điện trở
ㆍ Một pha đầy đủ -suy chỉnh sóng
ㆍ Suất điện động cảm ứng và sự sinh ra suất điện động của từ trường
ㆍ Cách sử dụng rơ le
