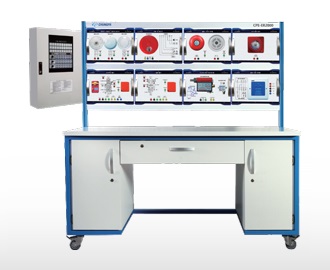

Thực hành đấu dây điện chữa cháy CPE-ER2000

Liên hệ

Tính năng / Chức năng ■ Tính năng – Được thiết kế để giúp học… Xem thêm

Mua hàng
Từ khóa:
Thông tin chi tiết
Tính năng / Chức năng
■ Tính năng
– Được thiết kế để giúp học viên hiểu các nguyên tắc chữa cháy tổng thể
– Giáo dục có hệ thống về kết nối điện chữa cháy sử dụng các bộ phận trong đời
thực
– Cách vận hành và thực hành liên kết của thiết bị chữa cháy loại P hoặc loại R – Cấu trúc mô-đun hóa với giá đỡ mô-đun để dễ dàng gắn và tháo rời các mô-đun
– Bàn làm việc có độ bền và độ cứng cao trong kết cấu dầm thép
– Hộp lưu trữ mô-đun cho phép người dùng thuận tiện trong việc giữ an toàn cho các mô-đun thí nghiệm
– Được trang bị bánh xe có độ ồn thấp để thuận tiện cho việc di chuyển hệ thống

– Cấu trúc gắn mô-đun hai giai đoạn cho phép thực hành theo nhiều cách sắp xếp khác nhau

Thông số kỹ thuật
■ CÁC CHẾ ĐỘ THỰC NGHIỆM

Loại
Thông số kỹ thuật

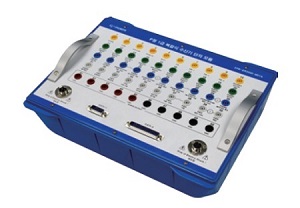

Mô-đun đầu cuối bộ thu kết hợp
(CPE-ER2000-M01A)		 – Các thiết bị đầu cuối I / O (bao gồm cả đầu cuối COM)
– Sử dụng kết hợp với bộ thu kết hợp.

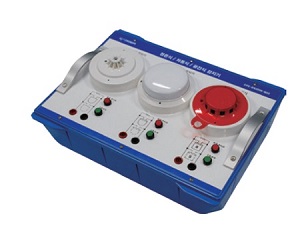

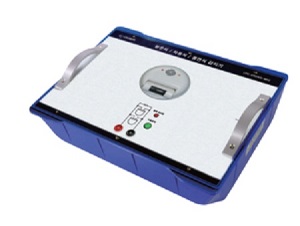

Mô-đun máy dò
(CPE-ER2000-M02)		 ㆍ Máy dò vi sai
– Điện áp định mức: DC 24V 20mA
– Loại hoạt động: Hoạt động bơm hơi
– Màu sắc: Trắng
– Số lượng kết nối: 100ea trên mỗi đường
ㆍ Đầu báo quang điện
– Điện áp định mức: DC 24V
– Loại hoạt động: Phát hiện ánh sáng tán xạ bằng khói giảm 15% tốc độ
– Số lượng kết nối: 4ea mỗi mạch
ㆍ Bộ dò nhiệt độ không đổi
– Điện áp định mức: DC 24V, 20mA
– Dòng tiêu thụ: [Giám sát] 25mA, [Hoạt động] 50mA
– Nhiệt độ hoạt động: 70 ℃
– Phương pháp phát hiện: Phát hiện tốc độ thay đổi nhiệt độ bằng chất bán dẫn cảm biến

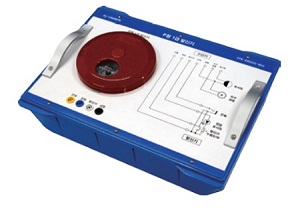

Mô-đun máy phát loại P
(CPE-ER2000-M03)		 – Loại: Loại P (loại đầu tiên), loại trong nhà
– Điện áp định mức: DC 24V
– Kích thước bộ phát: 143 x 40mm
– Màu sắc: Đỏ
– Đầu kết nối: 4ea

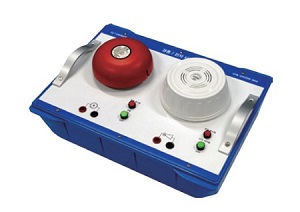

Chuông báo động / Mô-đun
còi báo động điện tử (CPE-ER2000-M04)		 ㆍ Chuông báo
– Điện áp định mức: DC 24V
– Dòng tiêu thụ: Dưới 50mA
– Loại: Loại điều khiển động cơ
– Chất liệu: Acetal, PC
– Kích thước: Φ120 x 55mm
ㆍ Còi báo động điện tử
– Điện áp định mức: DC 24V ± 20%
– Dòng tiêu thụ: DC 24V, 80mA
– Âm lượng: 90dB / m
– Kích thước: 130 x 50mm
– Chất liệu: ABS

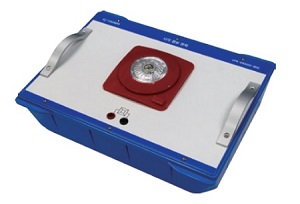

Mô-đun báo động trực quan
(CPE-ER2000-M05)		 – Loại: LED / Không đồng bộ
– Điện áp định mức: DC 24V
– Màu sắc của cảnh báo trực quan: Đỏ
– Dòng tiêu thụ: Dưới 150mA

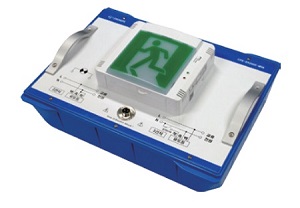

Mô-đun Dấu hiệu Thoát
(CPE-ER2000-M06)		 – Điện áp định mức: AC 220V
– Nguồn dự phòng: DC 1.2V, 350mA
– Công suất tiêu thụ: 2W
– Nguồn sáng: LED
– Thời gian chiếu sáng hiệu quả: 60 phút
– Loại: LED tiết diện, nhô ra, loại

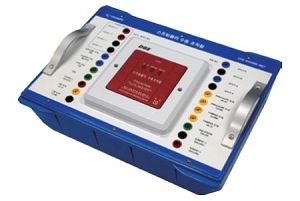

Mô-đun hộp vận hành Sprinkler
(CPE-ER2000-M07)		 – Điện áp định mức: DC 24V ± 20%
– Linh kiện: Đèn giám sát nguồn, đèn báo mở van, công tắc khởi động van, giắc cắm điện thoại
– Hộp thao tác: 160 (W) x 72 (D) x 170 (H) mm
– Chất liệu vỏ: Nhựa
– Màu đỏ

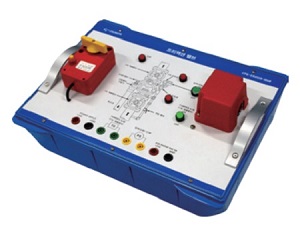

Mô-đun van trước
(CPE-ER2000-M08)		 ㆍ Bộ truyền động van điện
– Phương pháp điều khiển: Điều khiển công suất
– Điện áp định mức: DC 24V 850mA
– Công suất tiêu thụ: Khoảng 1.2W
– Mômen ra tối đa: 40kgf / cm
– Hướng quay: [mở] ngược chiều kim đồng hồ [đóng] theo chiều kim đồng hồ
– Thời gian hoạt động: Khoảng 3 giây
– Tuổi thọ: 100.000 lần
– Trọng lượng: 250g
ㆍ Công tắc báo động
– Áp suất tiếp xúc: 0.8MPa
– Áp suất làm việc: 1.4MPa (Max)
– Áp suất thủy lực: 2.0MPa
– Điện áp định mức: DC 24V

Mô-đun van báo động
(CPE-ER2000-M09)		 ㆍ Van báo động
– Áp suất tiếp xúc: 0.8MPa
– Áp suất làm việc: 1.4MPa (Tối đa)
– Áp suất thủy lực: 2.0MPa
– Điện áp định mức: DC 24V
– Chỉ báo hoạt động: 3ea
– Công tắc BẬT / TẮT: 2ea

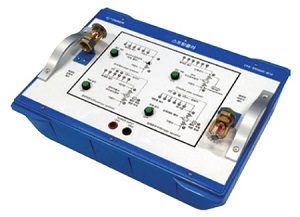

Mô-đun Sprinkler
(CPE-ER2000-M10)		 ㆍ Đầu hướng lên
– Nhiệt độ hoạt động: 72 ℃
– Nhiệt độ môi trường: 39 ℃ (Tối đa)
– Áp suất thử nghiệm: 2.5MPa
– Chống nước: 80ℓ / phút ~ 0.1MPa
ㆍ Đầu hướng xuống
– Nhiệt độ hoạt động: 68 ℃
– Nhiệt độ môi trường: 38 ℃ ( Tối đa)
– Hiển thị nhiệt độ: Màu đỏ
– Áp suất thử: 2,5MPa
– Chống nước: 80ℓ / phút ~ 0,1MPa

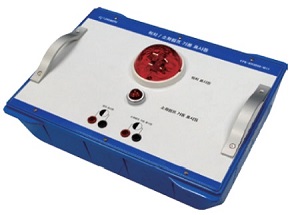

Chức vụ . Mô-đun chỉ báo khởi động máy bơm chữa cháy (CPE-ER2000-M11) ㆍ Chỉ báo vị trí
– Loại: Loại điện tử chiếu sáng LED
– Điện áp định mức: DC 24V
– Dòng tiêu thụ: Dưới 30mA
ㆍ Chỉ báo Khởi động Máy bơm chữa cháybr /> – Chỉ báo hoạt động: 3ea
– Điện áp định mức: DC 24V
– Loại: Đèn hoa tiêu (Bóng đèn neon )

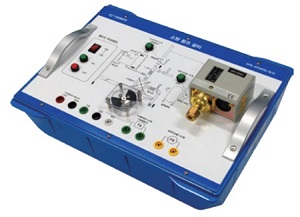

Mô-đun hệ thống bơm chữa cháy
(CPE-ER2000-M12)		 ㆍ Công tắc áp suất
– Phạm vi áp suất: 1 ~ 10kgf / cm2
– Phạm vi áp suất chênh lệch: 1 ~ 3kgf / cm2
– Áp suất bên trong tối đa: 16kgf / cm2
– Điện áp định mức: DC 24V
– Chất lỏng sử dụng: Không ăn mòn nước, không khí, chất lỏng, khí trơ, hơi nước
– Trọng lượng: 0,42kg
– Nhiệt độ môi trường: -10 ~ 120 ℃

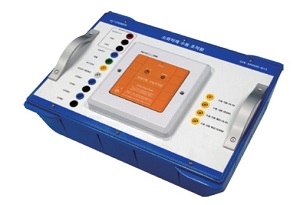

Mô-đun hộp hoạt động bột hóa chất
(CPE-ER2000-M13)		 – Điện áp định mức: DC 24V ± 20%
– Thành phần: Đèn giám sát nguồn, đèn báo phát xạ, công tắc khởi động phát xạ, công tắc dừng phát xạ và cảnh báo
– Chất liệu vỏ: Nhựa
– Màu: Vàng
– Hộp hoạt động: 160 (W) x 72 (D) x 170 (H) mm

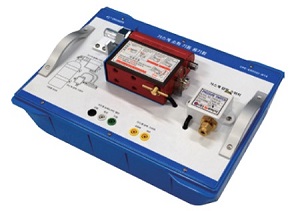

Mô-đun thùng chứa bình chữa cháy
(CPE-ER2000-M14)		 ㆍ Van điện từ
– Điện áp định mức: DC 24V
– Hoạt động ban đầu: Chung (Nâu) / Khởi động (Xanh lam)
ㆍ Công tắc áp suất
– Điện áp định mức: 250V
– Dòng định mức: 3A
– Áp suất hoạt động: 0.2MPa

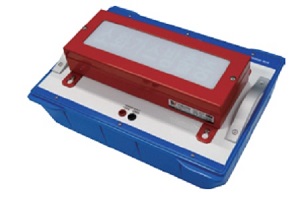

Mô-đun chỉ báo
xả khí (CPE-ER2000-M15)		 ㆍ Chỉ báo
phát thải khí
– Vỏ đèn phát xạ: 300 (W) x 60 (D) x 120 (H) mm – Vật liệu bao bọc: Thép tấm cán trơn 1.0T
– Điện áp định mức: DC 24V
– Dòng điện định mức: 120mA
– Loại đèn: LED (màu đỏ)

Mô-đun hộp vận hành
giảm chấn (CPE-ER2000-M16))		 – Điện áp định mức: DC 24 ± 20%
– Thành phần: Đèn báo khởi động, công tắc khởi động và đèn báo nguồn
– Hộp vận hành: 160 (W) x 72 (D) x 170 (H) mm
– Chất liệu vỏ: Nhựa
– Màu: Xanh

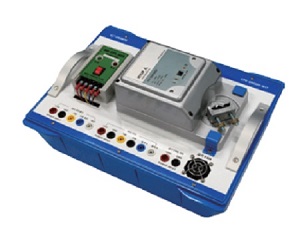

Mô-đun Kiểm soát khói (Cửa vào buồng trước) (CPE-ER2000-M17) ㆍ Bộ điều khiển giảm chấn
– Điện áp định mức: DC 24V
– Dòng tiêu thụ (Bộ truyền động điện): ▷ 20mA ~ 30mA (không tải) ▷ 200mA ~ 400mA (khi có tải)
– Bộ chuyển nguồn: 0 ~ 65 ℃ (góc đóng / mở)
– Áp suất chênh lệch tiêu chuẩn: 50 ± 10pa
– Hệ thống tất cả trong một (động cơ và hộp vận hành bằng tay)
– Tín hiệu hoạt động: – / +, không tiếp điểm (có thể lựa chọn)
– Tích hợp mạch bảo vệ quá dòng
– Tự động duy trì chênh lệch áp từ 40 pa đến 60 pa
ㆍ Động cơ giảm chấn
– Công suất định mức: AC / DC 24V ± 10%
– Dòng tiêu thụ: ▷ 120mA ± 10% (khi hoạt động không tải), ▷ 550mA ± 10% (khi hoạt động đầy tải)
– Mô-men xoắn: 350
– Hoạt động thời gian: 20 ± 2 giây
– Góc quay: 0 ~ 90 ℃ ± 5 ℃
– Tốc độ gió: 15m / giây trở xuống
– Diện tích giảm chấn: 2M * 1M
– Trọng lượng: Khoảng 1,7kg
ㆍ Quạt hút
– Điện áp định mức: DC 24V
– Dòng tiêu thụ: 0,07A

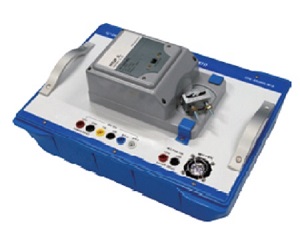

Mô-đun Kiểm soát khói (Buồng trước-Ống xả) (CPE-ER2000-M18) ㆍ Động cơ giảm chấn
– Công suất định mức: AC / DC 24V ± 10%
– Dòng tiêu thụ ▷ 120mA ± 10% (khi hoạt động không tải), ▷ 550mA ± 10% (khi hoạt động đầy tải)
– Mô-men xoắn: 350
– Thời gian hoạt động: 20 ± 2 giây
– Góc quay: 0 ~ 90 ℃ ± 5 ℃
– Tốc độ gió: Dưới 15m / giây
– Vùng giảm chấn: 2M * 1M
– Trọng lượng: 1,7kg
ㆍ Quạt hút
– Điện áp định mức: DC 24V
– Dòng tiêu thụ: 0,07A

Mô-đun Phòng cháy Chữa cháy Tòa nhà
(CPE-ER1500-M19)		 – Chỉ báo trạng thái (1 giai đoạn và 2 giai đoạn): 2ea
– Công tắc: 1ea
– Điện áp định mức: DC 24V

■ TÙY CHỌN

Loại
Thông số kỹ thuật

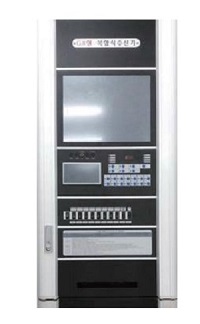

Bộ thu phức hợp loại R
(CPE-ER2000-OP1)		 ㆍ Sử dụng bộ thu phức hợp loại R (Tùy chọn: Loại GR)
ㆍ Số lượng mạch tối đa (đầu vào 32.640 / đầu ra 32.640)
ㆍ Kết cấu giá đỡ cứng và chắc chắn
ㆍ Điều khiển độc lập bằng hệ thống giám sát kép
ㆍ Công suất đầu vào định mức: AC 220V, DC 24V
ㆍ Nguồn dự phòng: Ắc quy axit chì 12V
ㆍ Phương thức truyền tải: Đa truy cập điều khiển theo đường điện
ㆍ Số lượng kết nối bộ lặp: 8.160 (Tối đa)
ㆍ Kết nối mạng tối đa: 120

Máy dò ngọn lửa
(CPE-ER2000-OP2)		 ㆍ Phát hiện bước sóng UV thông qua đèn LED tia cực tím
ㆍ Dải bước sóng: 760 ~ 1100 mm
ㆍ Có thể điều chỉnh độ nhạy
ㆍ 3.3V ~ 5V

Máy dò loại ion
(CPE-ER2000-OP3)		 ㆍ Điện áp định mức: DC 24V
ㆍ Phương thức hoạt động: Phát hiện ánh sáng tán xạ bởi khói với độ nhạy sáng của nồng độ 15%
ㆍ Số lượng kết nối: 4ea mỗi đường

Đầu báo nhiệt / khói
(CPE-ER2000-M02A)		 ㆍ Chiều dài: 1,3 mét (* có thể mở rộng lên đến 3 mét)
ㆍ Trọng lượng: 1,5kg
ㆍ Nhiệt độ: -20 ℃ (trong vòng 10 ~ 15 giây)
ㆍ Số lần đo ▷ Đầu báo nhiệt: Hơn 600 lần, ▷ Đầu báo khói: 50 lần mỗi lần phun
ㆍ Pin: pin 6 cell (5200mAh)

Phun khói thử nghiệm
(CPE-ER2000-M02B)		 ㆍ Kích thước: 53 x 53 x 160mm
ㆍ Trọng lượng: 150g
Tùy chọn / Phụ kiện
■ PHỤ KIỆN
– Hướng dẫn sử dụng & sách hướng dẫn thí nghiệm: 1ea
– Cáp kết nối: 1 bộ
– Dây nguồn AC: 1 bộ

■ TÙY CHỌN
– Đồng hồ đo điện kỹ thuật số phục vụ công tác kiểm tra an toàn phòng cháy chữa cháy (CEM-2200/2300/2400)
– Thiết bị kiểm tra nhiệt độ và khói
– Máy phun khói
