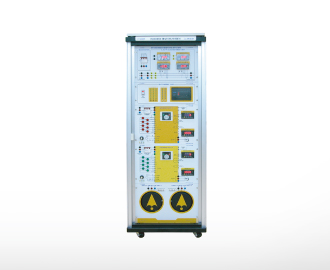

Thực hành điều khiển biến tần công nghiệp CPE-ER1000

Liên hệ

Tính năng / Chức năng ㆍ Máy bao gồm biến tần ba pha, động cơ… Xem thêm

Mua hàng
Từ khóa:
Thông tin chi tiết
Tính năng / Chức năng
ㆍ Máy bao gồm biến tần ba pha, động cơ cảm ứng ba pha, hệ thống đo lường, bảng điều khiển thiếu khung, v.v.
ㆍ Mỗi thành phần được thiết kế bởi bảng điều khiển loại thiếu để lắp ráp và tháo rời.
ㆍ Bảng điều khiển rắn gắn liền thiếu cấu trúc khung và bánh xe di chuyển.
ㆍ Đo điện áp, dòng điện, công suất, hệ số công suất, tốc độ quay và hiển thị bằng kỹ thuật số.
ㆍ Cấu trúc mở phía sau để tối đa hóa hiệu quả giáo dục bằng cách hiển thị cấu trúc kết nối bên trong và hệ thống làm mát bên trong
ㆍ Thiết kế để được đào tạo đồng thời cho bộ PLC D / A và bộ tiếp xúc I / O
ㆍ In sơ đồ trên bảng để hiểu từng chức năng điều khiển và kết nối điều khiển thành phần thiết bị đầu cuối
ㆍ Biến tần tiêu chuẩn CE, UL, CUL
ㆍ Biến tần hệ thống mạng có chức năng giao tiếp RS485
ㆍ Thực hiện đào tạo với nguồn điện thương mại về các vấn đề an toàn tất cả các đầu nối kết nối bao gồm các loại cách điện an toàn
ㆍ Sử dụng cáp loại cách điện an toàn
Thông số kỹ thuật
A. Biến tần 3 pha x 2ea
Động cơ áp dụng tối đa 1HP (0,75kW)
Đầu ra được đánh giá Công suất định mức 1,9kVA
Đánh giá hiện tại 2,5A
Tần số đầu ra 0 ~ 400Hz
Điện áp đầu ra 3 pha 380 ~ 460V
Đầu vào được xếp hạng Vôn 3 pha 380 ~ 460V (± 10%)
Tính thường xuyên 50 ~ 60Hz (± 5%)
Loại làm mát Làm mát không khí cưỡng bức
Loại bảo vệ Loại mở (IP00)
Kiểm soát Loại điều khiển – Điều khiển V / F
Hoạt động Loại hoạt động – Có thể chọn bàn phím / khối thiết bị đầu cuối / hoạt động giao tiếp
Chức năng bảo vệ ㆍ Dòng điện quá mức, quá áp, quá nhiệt biến tần, quá nhiệt động cơ cảm ứng, điện áp thấp, pha đầu ra, pha mở đầu vào, đấu nối sai đầu vào / đầu ra, bảo vệ quá tải, sự cố bên ngoài 1,2, mất trật tự tốc độ, lỗi giao tiếp, sự cố phần cứng, sự cố CPU
ㆍ Cảnh báo biến tần – ngăn chặn sự cố, cảnh báo quá tải
ㆍ
Ngắt tức thời – dưới 15msec: tiếp tục hoạt động
– trên 15msec: có thể tự động khởi động lại
Trưng bày ㆍ Thông tin hoạt động – tần số đầu ra, dòng điện đầu ra, điện áp đầu ra, cài đặt tần số, tốc độ hoạt động, điện áp DC
ㆍ Thông tin về chuyến đi – Khi chức năng bảo vệ hiển thị hoạt động, chi tiết sự cố, ghi nhớ lịch sử sự cố 5 lần trước
môi trường sử dụng ㆍ
Nhiệt độ xung quanh – -10 ° C ~ 40 ° C ㆍ Nhiệt độ bảo quản – -20 ° C ~ 65 ° C
ㆍ Độ ẩm xung quanh – độ ẩm tương đối dưới 90% (Không tạo thành sương mù)
ㆍ Áp suất xung quanh – 70 ~ 106kPa
Tất cả các loại thiết bị đầu cuối điều khiển và công tắc điều khiển
B. Động cơ cảm ứng 3 pha x 2ea
ㆍ Công suất hoạt động: AC 3 pha 220V / 380V
ㆍ Loại động cơ: 4 Cực, rôto lồng sóc, Y- △ khởi động
ㆍ Đĩa quay: Thiết kế đồ họa
ㆍ Có gắn cảm biến tốc độ quay
C. Hệ thống đo lường
ㆍ Đo điện áp tương đối, dòng điện, công suất, hệ số công suất của mỗi pha và màn hình kỹ thuật số
ㆍ Đo tốc độ động cơ cảm ứng và màn hình kỹ thuật số
ㆍ Đầu vào / đầu ra 3 pha: mỗi 3ea
D. Nguồn điện chính
ㆍ Bộ ngắt dòng rò rỉ (ELCB): 1ea
ㆍ Điện áp định mức: AC 3 pha 380V / 60Hz
ㆍ Dòng nhạy danh định: 30mA
ㆍ Dòng hoạt động định mức: 15mA
ㆍ Đèn báo nguồn và đầu ra: mỗi 3ea
E. Khối điều khiển PLC
ㆍ Đầu vào: 18 điểm
ㆍ Đầu ra: 12 điểm




Tùy chọn / Phụ kiện
ㆍ Cáp nguồn: 1ea
ㆍ Cáp kết nối cách điện (4 pha): 1 bộ
ㆍ Hướng dẫn sử dụng: 1ea
