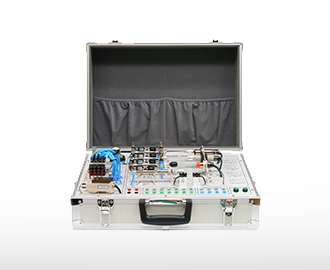

Thực hành điều khiển khí nén mini CPS-AT3460

Máy huấn luyện thí nghiệm này là mô-đun xi lanh khí nén loại phù hợp cho phép nghiên cứu lý thuyết cơ bản và hướng dẫn vận hành của PLC, công nghệ điều khiển vi xử lý và sản xuất. Nó sử dụng dây chuyền sản xuất tự động nhỏ để nghiên cứu các kỹ thuật kỹ thuật chuyên nghiệp từ thiết kế mạch đến chương trình thí nghiệm, vận hành, sản xuất, xử lý, quản lý và sửa chữa.

ㆍ Thực hành tự động bằng nhiều phương pháp điều khiển khác nhau bao gồm cả kết nối với MyCom.
ㆍ Mạch khí nén của từng bộ phận và thiết bị đầu cuối đầu vào / đầu ra hiển thị in trên bề mặt bảng điều khiển.
ㆍ Dễ dàng mang theo và cất giữ với loại hộp đựng phù hợp
ㆍ Cố định đầu cắm 4Ø sử dụng PCB
ㆍ Sử dụng mạch bảo vệ dòng ngắn mạch đầu ra và mạch bảo vệ phân cực nguồn điện

A. Đơn vị dịch vụ không khí: 1ea
　1) Kiểm soát áp suất & đồng hồ áp suất đi kèm
B. Xi lanh tác động kép: 3ea
　1) Loại tải một chiều tác động kép
　2) Nam châm phát hiện cảm biến và đệm cao su đi kèm
　3) Áp suất: 1,05MPs
　4) Áp suất sử dụng: 0,06 ~ 0,07MPs
　5) Tốc độ piston: 50 ~ 750mm / s
C.
　Xylanh tác động đơn 1) Loại tác động đơn về phía trước: 1ea
　2) Nam châm phát hiện cảm biến và đệm cao su đi kèm
　3) Áp suất: 1,05MPs
　4) Sử dụng áp suất: 0.06 ~ 0.07MPs
　5) Tốc độ piston: 50 ~ 750mm / s
D. Van điện từ cả hai chiều: 3ea
　1) Áp suất: 2.0 ~ 7.0 bar
　2) Kích thước (5bar): 2.3㎟
　3) Thời gian đáp ứng: 20ms
　4) Loại trả về: Đầu vào lò xo & hoa tiêu
　5) Chức năng thủ công bằng nút nhấn
E. Van đế một chiều: 1ea
　1) Áp suất: 2,0 ~ 7,0 bar
　2) Kích thước (5bar): 2,3㎟
　3) Thời gian đáp ứng: 20ms
　4) Trả về loại: Đầu vào lò xo & đầu vào thí điểm
　5) Chức năng bằng tay bằng nút nhấn
F. Điều khiển tốc độ: 7ea
　1) Điều khiển tốc độ phù hợp một chạm đi kèm
　2) Điều chỉnh từ thông lượng thấp đến thông lượng cao
　3) Mạ niken
G. Công tắc giới hạn: 2ea
H. Cảm biến tiệm cận: 4ea
　1) Loại hoạt động tần số cao (Bộ chọn kim loại): 1ea
　　a) Chọn IC sử dụng độc quyền, Hiệu suất chống ồn Tăng cường (DC 3 dòng)
　　b) Mạch kết nối nguồn đi kèm (DC)
　　c) Mạch bảo vệ serge đi kèm (DC / AC)
　　d) Mạch bảo vệ quá dòng
　2) Cảm biến tiệm cận loại công suất: 1ea
　　a) Thép, Kim loại, Nhựa, Nước, Đá, v.v. Phát hiện các đối tượng có hằng số điện môi
　　b) Đảo ngược nguồn kết nối (DC), Mạch bảo vệ Serge kèm theo (DC / AC)
　　c) Bao gồm âm lượng điều khiển nhạy, Điều khiển khoảng cách phát hiện dễ dàng
　　d) Nhận dạng hoạt động bằng màu đỏ
　3) Cảm biến ảnh: 1ea
　　a) Cảm biến ảnh hình nón
　　b) Nhanh dưới 1ms tốc độ phản hồi
　c) Điều khiển độ nhạy bên ngoài (Loại phản xạ trực tiếp)
　4) Cảm biến sợi quang: 1ea
　　a) Cảm biến phản hồi nhanh: dưới 1ms
　　b) Điều khiển độ nhạy mịn theo âm lượng thô và âm lượng nhỏ
I. Túi nhôm di động
　1) Chức năng khóa
　tay cầm và nắp 2) Sách hướng dẫn sử dụng & phụ kiện thuận tiện cho việc bảo quản

ㆍ Hướng dẫn sử dụng: 1ea
ㆍ Cáp nguồn: 1ea
ㆍ Cáp kết nối: 1 bộ

Tùy chọn
ㆍ Noiseles air comperssor: PN-7851
