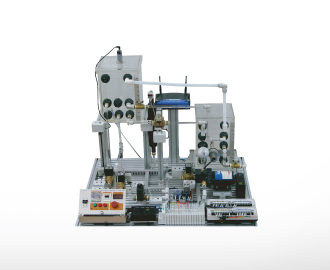

Thực hành điều khiển tương tự dựa trên PC CPE-AT3620

Cấu hình hệ thống
① Bàn thí nghiệm và bảng thí nghiệm
② Nguồn điện
③ Bảng điều khiển
④ Bộ điều khiển Dòng XGB
⑤ Hệ thống điều khiển tương tự
⑥ Hộp chất lỏng

Thông số kỹ thuật của bảng và bảng
thí nghiệm 1. Bàn thí nghiệm
– Vật liệu: AL Profile 30 × 30mm, 30 × 60mm
– Bánh xe di chuyển (Khóa): 4EA
– Kích thước: 900 (W) × 609 (D) × 834 (H) mm
2. Bảng thí nghiệm
– Vật liệu: AL Profile 150 × 30mm
– Khoảng lỗ: 25mm × 24 EA
– Kích thước: 900 (W) × 609 (D) × 30 (H) mm

Thông số kỹ thuật của bộ nguồn
– Công suất nguồn: DC24V, 2.1A
– Bộ nguồn cho đế cố định AL: 1EA
– Kẹp cố định 2 vị trí kiểu đòn bẩy với 3 bánh răng: 1EA

Đặc điểm kỹ thuật của bảng điều khiển
– Bật mở (Dễ đi dây điện)
– Bảng điều khiển: AL 2t, In lụa – 1EA
– Giá đỡ điều khiển: EGI 2t (In lụa), Đầu vào AC, Loại tích hợp đầu nối 20P – Mỗi 1EA
– Chốt cố định: AL6061, Quy trình quay Roulette (Bảng điều khiển có thể gắn được) – 1EA
– Khối cố định: acetal đen – 1EA
– Bộ bảo vệ mạch: 2 cực, 3A, Loại phích cắm – 1EA
– Nút nhấn: 1c, Ø16 (Đỏ 2, Xanh 1)
– Công tắc EMG: 1a1b, Ø22 (Đỏ 1)
– Giắc cắm đầu vào / đầu ra 4mm: Màu xanh lá cây 4, Màu đen 1
– Đồng hồ điều khiển van tỷ lệ: FS DC10V, 3-1 / 2 chữ số
– Đồng hồ điều khiển nhiệt độ
– Đồng hồ đo lưu lượng

Đặc điểm kỹ thuật của Bộ điều khiển dòng XGB
1. XEC -DN (P) 32H: 1EA
– Số lượng lệnh
ㆍ nhà khai thác: 18
ㆍ chức năng cơ bản: 136 loại chức năng tính toán + điểm nổi
ㆍ khối chức năng cơ bản: 43EA
ㆍ khối chức năng chuyên dụng: đặc biệt tính năng Chức năng chuyên dụng
– Cocluation quá trình tốc độ (lệnh cơ bản): 83ns / bước
– Bộ nhớ chương trình: 200KB (Công suất XEC 200KB là XGI 110KB)
– Điểm đầu vào và đầu ra tối đa: 352 điểm
– Bộ nhớ dữ liệu
ㆍ Biến tự động (A): 32KB (Có bộ giữ lại tối đa 16KB)
– Vùng flash: 20KB, 2 khối
– Bộ hẹn giờ: Không giới hạn điểm (Thời gian phạm vi: 0,001 ~ 4,294,967,295 giây)
– Bộ đếm: Không giới hạn số điểm (Dải đếm: phạm vi 64-bit)
– Chế độ hoạt động: RUN, STOP, DEBUG
– Chế độ khởi động lại: lạnh-ấm
– Chức năng tự chẩn đoán: độ trễ hoạt động, bộ nhớ, lỗi đầu vào và đầu ra
– Mở rộng đơn lẻ tối đa: 10 bước
– Dòng tiêu thụ nội bộ: 260mA
– Công suất hiện tại: 2A

2. Mô-đun đầu vào tương tự (XBF-AD04A-4CH): 1EA
– Đầu vào tương tự phạm vi: Điện áp DC 0 ~ 10V (Điện trở đầu vào: 1MΩmin.)
– Đầu ra kỹ thuật số
– Độ phân giải tối đa: 2,5mV (1/4000)
– Độ chính xác: ± 0,5% hoặc thấp hơn
– Tỷ lệ chuyển đổi tối đa: 1,5ms / kênh
– Đầu vào tối đa tuyệt đối: DC ± 15V
– Số kênh đầu ra: 4 Kênh
– Cách điện: Cách điện bộ ghép ảnh giữa các cực đầu ra và nguồn PLC
– Điểm chiếm dụng đầu vào và đầu ra: 64 điểm
– Dòng tiêu thụ
ㆍ Bên trong (DC 5V): 120mA
ㆍ Bên ngoài (DC 24V): 62mA
– Chức năng bổ sung: Xử lý bộ lọc, Xử lý trung bình (thời gian, tần số)

3. Mô-đun đầu ra tương tự (XBF-DV04A): 1EA
– Phạm vi đầu ra tương tự: điện áp DC 0 ~ 10V (Điện trở tải: 2KΩ hoặc hơn.)
– Đầu vào kỹ thuật số
ㆍ Dữ liệu nhị phân 12 bit
ㆍ Giá trị không dấu: 0 ~ 4000
ㆍ Giá trị có dấu: -2000 ~ 2000
ㆍ Giá trị thông thường: 0 ~ 1000
ㆍ Giá trị phần trăm: 0 ~ 1000

4. Mô-đun nhiệt độ (XBF-RD01A) : 1EA
– Số đầu vào 1ch
– Đầu ra kỹ thuật số
ㆍ PT100: -2.000 ~ 6.000
ㆍ JPT100: -2.000 ~ 6.000
ㆍ Hiển thị tỷ lệ: 0 ~ 4.000
– Tốc độ chuyển đổi: 40ms / Kênh
– Đầu cuối: 15 điểm đầu cuối
– Đầu vào / Đầu ra ( XBM / XBC): Cố định 64 điểm
– Hệ thống dây cảm biến: 3 dây
– Dòng tiêu thụ
ㆍ Bên trong (DC 5V): 100mA
ㆍ Bên ngoài (DC 24V): 100mA

Thông số kỹ thuật của hệ thống điều khiển tương tự
1. Bình chứa chất lỏng (Trên cùng)
2. Bình chứa chất lỏng (thứ 2)
3. Chân đế 3. Chất lỏng bể chứa (đáy)
4. Thiết bị lắp
5. Mô-đun van điện từ
6. Mô-đun van điều khiển tỷ lệ
7. Mô-đun công tắc áp suất
kỹ thuật số 8. Mô-đun chuyển đổi lưu lượng kỹ thuật số
9. Mô-đun cảm biến siêu âm tương tự
10. Mô-đun bơm động cơ DC
11. Bể chứa chất lỏng
12 .Cảm biến áp suất
13. Bộ phân phối I / O: 1 bộ
14. Ống dẫn cáp: 1 bộ
