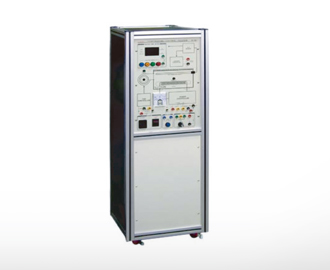

Thực hành kiểm soát nhiệt độ CPE-AT3700

ㆍ Bộ huấn luyện là thiết bị cho phép thực hiện thí nghiệm và huấn luyện bằng cách sử dụng mô-đun đầu vào / đầu ra tương tự của bộ huấn luyện PLC.
ㆍ Kiểm soát nhiệt độ cho lò điện cỡ nhỏ bằng cách sử dụng lò sưởi và quạt.
ㆍ Hiển thị nhiệt độ kỹ thuật số.

A. Cảm biến nhiệt độ
　1) Đối tượng điện trở: Pt100Ω
　2) Phạm vi: (0 ~ 399 ° C)
　3) Đầu ra hiện tại: 4 ~ 20mA
B. Hiển thị nhiệt độ
　1) Màn hình LED 7 đoạn 4 chữ số
　2) Nhiệt độ hiện tại. & Cài đặt Nhiệt độ. Màn hình
　3) Cài đặt Thay đổi nhiệt độ \ f
　4) Đầu ra sự kiện
　5) Đầu ra dòng điện 4 ~ 20mA Tải dưới 600Ω
C. Máy sưởi: 200W
D. Bộ điều khiển nguồn
　1) Đầu vào điều khiển: DC 4 ~ 20mA, DC 1 ~ 5V
　2) Liên tục cho bên ngoài tiếp điểm & âm lượng
　3) Chế độ điều khiển pha & điều khiển chu kỳ
　4) Chức năng khởi động mềm
E. QUẠT: Điều khiển nguồn DC 24V
F. Đèn hiển thị vận hành
　1) Đèn hoạt động của bộ sưởi
　2) Đèn hoạt động của quạt
G. Chỉ báo dòng điện 2A
　1) Đồng hồ đo dòng điện tương tự của lò sưởi
　2) FS 2A

ㆍ Hướng dẫn thí nghiệm: 1ea
ㆍ Dây kết nối: 1 bộ
ㆍ Cầu chì dự phòng: 2ea
