Tính năng / Chức năng

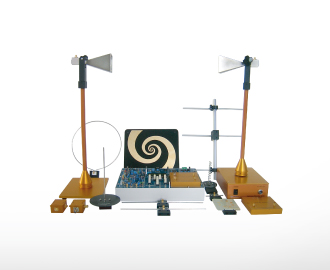

• Hệ thống đào tạo 2 trong 1 cho ăng-ten và giao tiếp không dây
• Hoạt động độc lập hoặc hoạt động phụ thuộc vào PC sử dụng phần mềm vận hành
• Nguồn RF đa kênh: 500MHz / 2GHz / 10GHz
• Bao gồm nhiều loại ăng-ten khác nhau như Yagi, Dipole, Monopole và Microstrip
• Có thể thực hành PWM và PLL-VCO (Bộ dao động điều khiển vòng lặp theo pha bị khóa)
• Hiểu các đặc tính của các ăng-ten khác nhau và thực hành đo lường và phân tích tần số
Thông số kỹ thuật
| RF Generator phần |
Dải tần số | Tiêu chuẩn 500㎒, 2㎓, 10㎓ (loại A) Tùy chọn 900㎒, 2,45㎓, 10,4㎓ (loại B) |
|---|---|---|
| Dãy công suất | Xấp xỉ 10mW | |
| Tần số điều chế | 1㎑ ± 3% | |
| Kênh | 500㎒ / 900㎒z (32CH) | |
| Đầu ra dBm | 10dBm (Tối đa) | |
| Trở kháng đầu ra | 50 Ohm (Danh nghĩa) | |
| Loại ăng-ten | Yagi, lưỡng cực, vòng lặp, đơn cực, xoắn ốc, xoắn ốc, sừng, dải vi mô, v.v. | |
| Bộ thu & Bộ điều khiển chính |
Bước góc | 400 bước (0,9˚ / bước) |
| Điều khiển động cơ | Động cơ bước 2 pha | |
| Phạm vi góc | 0 ~ 360 độ | |
| Người dùng hiển thị | Đèn nền LCD văn bản 16 x 2 | |
| Đèn LED người dùng | 5mm LED: 10ea | |
| Chìa khóa | Công tắc ghim: 9ea | |
| Giao diện và điều khiển PC | RS232C, 19200bps-8-N-1 | |
| Chuyển kênh | Công tắc nhúng 8 bit | |
| Khóa PLL-VCO | Đèn LED vàng 5mm | |
| PHỤ LỤC. Đầu vào | EXT-PWM, EXT-Freq (SMA-KHD) | |
| NS. Đầu ra | PWM, VCO, Dịch chuyển pha, Tần số phản hồi | |
| Đầu vào nguồn AC | AC 90 ~ 240V / 50 ~ 60㎐ | |
| Đầu ra nguồn DC | DC -5V, + 5V, + 12V | |
| Truyền một phần | Sửa chữa (đối với sóng phân cực) | Ngang / Dọc |
| CON KIẾN. Kiểm soát định hướng | Thủ công | |
| Nhận một phần | Sửa chữa | Ngang / Dọc |
| CON KIẾN. Kiểm soát định hướng | Giao diện thủ công / PC cho RS232C hoặc USB |
Tùy chọn / Phụ kiện
• Dây nguồn: 1ea
• Ăng-ten cơ bản: 8ea
• Cáp RF (SMA đến SMA) [1,5 mét]: 1ea
• Cáp RF (SMA đến SMA) [3 mét]: 1ea
• Cáp BNC-SMA [1,5 mét]: 2ea
• Cáp động cơ: 1ea
• Cáp nối tiếp: 1ea
• CD phần mềm PC: 1ea
• Sách hướng dẫn sử dụng: 1ea
