Truyền thông kỹ thuật số Scientech 2800 Series

Hiểu các nguyên tắc truyền thông kỹ thuật số

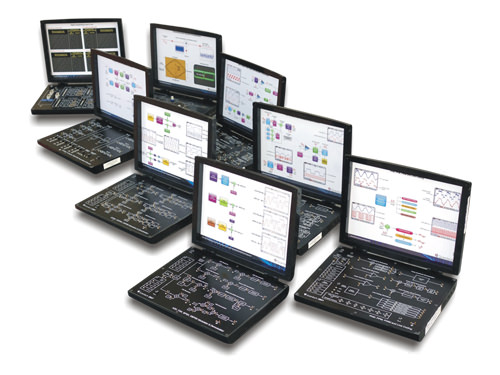

Scienceech TechBooks là các nền tảng học tập nhỏ gọn và thân thiện với người dùng để cung cấp một cách hiện đại, di động, toàn diện và thiết thực để học Công nghệ. Mỗi TechBook được cung cấp tài liệu học tập Đa phương tiện chi tiết bao gồm lý thuyết cơ bản, từng bước làm thủ tục để tiến hành thử nghiệm và các thông tin hữu ích khác.

Bên cạnh các chức năng tiêu chuẩn Sine, Square, Triangle, Ramp, nó cũng cung cấp các tín hiệu khác nhau ASK, FSK, PWM và Bộ tạo mẫu 8 bit.

Cuộc cách mạng kỹ thuật số đã dẫn đến nhiều ứng dụng truyền thông kỹ thuật số trong đó các nguyên tắc truyền dữ liệu được áp dụng. Các loạt nền tảng học tập di động này cung cấp một nội dung chủ đề hiện đại, toàn diện và thực tế trong lĩnh vực truyền thông kỹ thuật số.

Sử dụng nhiều kinh nghiệm thực hành về các chủ đề khác nhau được đề cập trong các TechBooks khép kín tiện dụng này, sinh viên có thể hiểu chủ đề theo cách tốt hơn.

Thông số kỹ thuật
Thông số kỹ thuật 2801 2802 2803 2804 2805 2806 2807 2808
Kỹ thuật:
PAM, PPM, PWM. Mã hóa dòng
– – – – – – –
PCM, DPCM, CVSD –
– – – – – –
Delta, Delta thích ứng, Bộ điều chế thứ nhất và thứ hai Sigma Delta – –
– – – – –
TDM- PCM 2 kênh & 4 kênh – – –
– – – –
A-Law Companding A-Law, μ-Law – – – –
– – –
Hiểu tiếng ồn và các ứng dụng của nó – – – – –
– –
HỎI, FSK, BPSK, DBPSK – – – – – –
–
QPSK, OQPSK, DQPSK – – – – – – –

Bộ tạo tín hiệu nội bộ: Bộ tổng hợp kỹ thuật số trực tiếp

Các loại tín hiệu:
Sin

Vũ trụ – – – – – – –

Quảng trường

– –
– –
Tam giác

–
– –
Tín hiệu tùy ý

–
– –
Biến tần

–
– –
Trình tạo mẫu dữ liệu nội bộ: 8 bit / 16 bit / 32 bit / 64 bit
– – – – –

Tần số mẫu dữ liệu – – – – – –

Lấy mẫu / Độ dốc thường xuyên

– – – –
Tốc độ đường truyền –
– – – – – –
Đầu vào thông qua công tắc DIP – – – –
– – –

Tín hiệu bên ngoài
Điện áp đầu vào tối đa: 3Vpp (Tối đa) + bù 1,5V DC

– – – – –
Tần số: 500Hz đến 3,5KHz

– – – – –

Các chỉ số LED SMD

Tinh thể tần số 20 MHz 8 MHz 8 MHz 8 MHz 8 MHz 8 MHz 8 MHz 8 MHz
Chế độ lựa chọn: Công tắc nhấn / Chuyển đổi công tắc

Hiệu ứng truyền dẫn: Suy giảm, tiếng ồn, bộ lọc –

– – – – –
Bộ lọc thông thấp

– – – –
Bộ lọc kỹ thuật số: Bộ lọc số thập phân (16: 1) – –
– – – – –
Lựa chọn khuếch đại cho tín hiệu điều chế – – – – –
– –
Lựa chọn tăng tiếng ồn – – – – –
– –

Điểm kiểm tra 29 38 46 40 37 5 39 57
Tài liệu học tập

Kích thước (mm): W 326 x D 252 x H 52

Nguồn điện: 110v – 260V AC, 50 / 60Hz

Trọng lượng: 1,5Kg (Khoảng)

Điều kiện hoạt động: 0-40 C, 85% rh

Nội dung bao gồm: Dây vá 2 mm – 2nos

Understanding Digital Communication Principles

Scientech TechBooks are compact and user friendly learning platforms to provide a modern, portable, comprehensive and practical way to learn Technology. Each TechBook is provided with detailed Multimedia learning material which covers basic theory, step by step procedure to conduct the experiment and other useful information.

Besides Standard Functions Sine, Square, Triangle, Ramp it also provides various signals ASK, FSK, PWM and 8 Bit Pattern Generator.

The digital revolution has resulted in many digital communication applications where the principles of data transmission are applied. These portable learning platform series provides a modern, Comprehensive and practical subject content of the field of digital communication.

Using extensive hands on practice on different topics covered in these handy self contained TechBooks, students can understand the subject in a better way.
