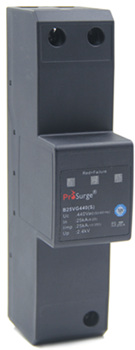

SPD cho dòng máy phát điện trong tuabin gió
- TUV được chứng nhận T1 + 2 SPD không cắm được với công nghệ MOV và TSG năng lượng cao
- Khả năng phóng dòng sét cao lên đến 25kA 10 / 350μs
- Đoản mạch khả năng chịu được 25kArms
- Chỉ báo xuống cấp và tiếp xúc tín hiệu từ xa tùy chọn
- Cấp bảo vệ điện áp thấp
- Tuân thủ EN / IEC61643-11, UL 1449 4th, IEEE C62.41, CSA C22.2
| Mô hình |
|
B25VG440-S |
B25VG440 |
B25VG760-S |
B25VG760 |
| Tuân thủ |
|
EN / IEC 61643-11, UL 1449th |
| Danh mục EN / IEC / UL |
|
T1 + 2 / Lớp I + II / Loại 1ca |
| Điện áp danh định |
Un |
400V |
690V |
| Tối đa Điện áp hoạt động liên tục (AC) |
Uc |
440V |
760V |
| Công nghệ |
|
Công nghệ MOV & TSG (Trigger spark gap) năng lượng caoNgắt kết nối nhiệt |
| Cổng / Chế độ bảo vệ |
|
1 / L-PE hoặc LN hoặc N-PE |
| Dòng xung sét (10 / 350μs) |
Iimp |
25KA |
| Dòng xả danh nghĩa (8 / 20μs) |
In |
25KA |
| Tối đa Xả hiện tại (8 / 20μs) |
Imax |
100KA |
| Cấp bảo vệ điện áp |
Up |
≤2.4kV |
≤3.5kV |
| Cấp bảo vệ điện áp @ 5kA |
Vương quốc |
<2.0kV |
<2.5kV |
TOV quá áp tạm thời
Chế độ hiểu rõ |
Út |
690V / 5 |
1000V / 5 |
| Dư lượng hiện tại |
IPE |
Không |
| Theo dõi hiện tại |
If |
Không |
| Xếp hạng hiện tại ngắn mạch trên mỗi IEC 61643 |
Là C |
25kArms |
| Thời gian đáp ứng |
tA |
≤25ns |
| Cầu chì dự phòng (chỉ yêu cầu nếu chưa được cung cấp trong nguồn điện) |
|
250A gL / gG |
| môi trường |
|
Phạm vi nhiệt độ: -40ºC ~ + 80ºC; Độ ẩm: ≤95%;Độ cao: ≤2000m |
| Mặt cắt ngang của dây kết nối |
|
35mm đơn sợi2; 25mm đa sợi2 |
| Gắn kết |
|
DINUMXmm DIN-rail theo EN 35 / DIN50022-46277 |
| Enclosure liệu |
|
nhựa nhiệt dẻo; cấp cứu cháy UL94 V-0 |
| Mức độ bảo vệ |
|
IP20 |
| Chiều rộng cài đặt |
|
Mô-đun 2, DIN 43880 |
| Lỗi chỉ định / Tình trạng |
|
ĐỎ |
| Liên lạc báo động từ xa |
|
Vâng |
Không |
Vâng |
Không |
| Phê duyệt, chứng nhận |
|
TUV, CE |
| Dữ liệu bổ sung cho các liên hệ báo động từ xa |
| Loại liên lạc báo động từ xa |
Mẫu C bị cô lập |
| Chuyển đổi khả năng Un / In |
AC: 250V / 0.5A; DC: 250V / 0.1A; 125V / 0.2A; 75V / 0.5A |
| Tối đa Kích thước của dây kết nối |
Max. 1.5mm2 (hoặc # 16AWG) |
|
