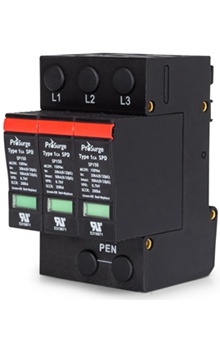

SPD để cung cấp năng lượng trong tuabin gió
- T2 SPD có thể cắm với công nghệ MOV năng lượng cao cho tuabin gió
- Độ tin cậy cao do được cấp bằng sáng chế toàn cầu được bảo vệ bằng thiết bị dập hồ quang đặc biệt (công nghệ TPAE)
- Khả năng phóng điện tăng cao lên đến 40kA 8 / 20μs
- Mô đun có thể tháo lắp để dễ dàng thay thế
- Chỉ báo xuống cấp & tiếp xúc tín hiệu từ xa tùy chọn.
- Được cài đặt sẵn cho các hệ thống mạng 3W + G ba pha như TN-C, v.v.
- Tuân thủ theo tiêu chuẩn IEC / EN 61643-11, UL 1449 4th, IEEE C62.41, CSA C22.2
SP × lahoma / 3P-S
SP × lahoma / 3PT-S
| Mô hình |
|
SP440 / 3P-S |
SP760 / 3P-S |
SP860 / 3PT-S |
| Tuân thủ |
|
EN / IEC 61643-11, UL 1449th |
| Danh mục EN / IEC / UL |
|
T2 / Lớp II / Loại 1ca |
| Điện áp danh định |
Un |
400 / 690Vac |
| Tối đa Điện áp hoạt động liên tục (AC) |
Uc |
440V |
760V |
860V |
| Công nghệ |
|
Công nghệ MOV năng lượng cao; Công nghệ TPAE (được cấp bằng sáng chế) |
Công nghệ MOV & GDT năng lượng cao; Công nghệ TPAE (được cấp bằng sáng chế) |
| Cổng / Chế độ bảo vệ |
|
1 / L-PEN |
| Dòng xả danh nghĩa (8 / 20μs) |
In |
20KA |
| Tối đa Xả hiện tại (8 / 20μs) |
Imax |
40KA |
| Cấp bảo vệ điện áp |
Up |
≤2.4kV |
≤3.0kV |
≤4.0kV |
| Cấp bảo vệ điện áp @ 5kA |
Vương quốc |
<2.0kV |
<2.0kV |
<2.5kV |
TOV quá áp tạm thời
Chế độ hiểu rõ |
Út |
582V / 5 |
900V / 5 |
1200V / 5 |
| Dư lượng hiện tại |
IPE |
<0.1mA |
<0.1mA |
Không |
| Theo dõi hiện tại |
If |
Không |
| Xếp hạng hiện tại ngắn mạch trên mỗi UL 1449 |
Isccr |
200kArms |
| Thời gian đáp ứng |
tA |
≤25ns |
| Cầu chì dự phòng (chỉ yêu cầu nếu chưa được cung cấp trong nguồn điện) |
|
125A gL / gG |
| môi trường |
|
Phạm vi nhiệt độ: -40ºC ~ + 80ºC; Độ ẩm: ≤95%; Độ cao: ≤3000m |
| Mặt cắt ngang của dây kết nối |
|
35mm2 đơn sợi; 25mm2 đa sợi |
| Gắn kết |
|
DINUMXmm DIN-rail theo EN 35 / DIN50022-46277 |
| Enclosure liệu |
|
nhựa nhiệt dẻo; cấp cứu cháy UL94 V-0 |
| Mức độ bảo vệ |
|
IP20 |
| Chiều rộng cài đặt |
|
Mô-đun 3, DIN 43880 |
Mô-đun 4, DIN 43880 |
| Lỗi chỉ định / Tình trạng |
|
ĐỎ |
| Liên lạc báo động từ xa |
|
Vâng |
| Phê duyệt, chứng nhận |
|
CE |
| giản đồ |
|
1 |
1 |
2 |
| Dữ liệu bổ sung cho các liên hệ báo động từ xa |
| Loại liên lạc báo động từ xa |
Mẫu C bị cô lập |
| Chuyển đổi khả năng Un / In |
AC: 250V / 0.5A; DC: 250V / 0.1A; 125V / 0.2A; 75V / 0.5A |
| Tối đa Kích thước của dây kết nối |
Tối đa 1.5mm2 (hoặc # 16AWG) |
|
