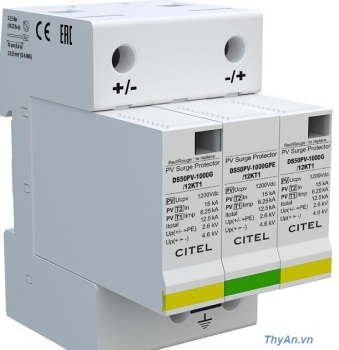

Bộ chống sét nguồn điện NLMT nhóm 1+2 (60kA/12,5kA) Model: D50xxPV-G/12KT1 Xuất xứ: CITEL / France

Dòng sản phẩm DS50PV-xxxG/12KT1 là bộ chống sét Type 1+2 cho nguồn điện năng lượng mặt trời (NLMT) với khả năng chịu dòng xung sét trực tiếp 10/350µs là 12,5kA, xung lan truyền 60kA, đây là model được nâng cấp từ dòng sản phẩm DS50VGPV/10KT1 (dòng cắt trực tiếp 10kA).

Bộ chống sét điện nguồn NLMT Citel DS50PV-G/12KT1 thích hợp để lắp bảo vệ cho nguồn điện NLMT ở vùng có mật độ sét cao, đã trang bị hệ thống kim thu sét bảo vệ bên ngoài. Chúng nên được lắp đặt trong các tủ điện trung gian ở ngoài hệ thống pin và trong các tủ trung tâm, bảo vệ trên cặp dây nguồn DC về trước khi vào Invector.

Bộ cắt sét điện NLMT gồm các phiên bản theo mức điện áp:

• DS50VGPV-1000G/12KT1: Sử dụng công nghệ VG, điện áp định mức 1000Vdc, tối đa 1200Vdc.

• DS50PV-1000G/12KT1: Điện áp định mức 1000Vdc, tối đa 1200Vdc

• DS50PV-1500G/12KT1: Điện áp danh định 1250 Vdc, tối đa 1500Vdc.

Dòng sản phẩm này có các chỉ thị màu ở trên mặt thiết bị để nhận biết tình trạng hoạt động bình thường hay đã hư hỏng, khi xuất hiện màu đỏ nghĩa là thiết bị cần phải được thay thế. Ngoài ra nhà sản xuất Citel còn trang bị thêm các tiếp điểm báo hiệu tình trạng hoạt động, tính năng này có trên các phiên bản có ký tự ‘S’ vào tên sản phẩm.

Bộ cắt sét DS50SPV/12KT1 tích hợp báo động từ xa:

DS50VGPVS-1000G/12KT1: Công nghệ VG, điện áp 1000Vdc, tối đa 1200Vdc, kết nối báo động từ xa.

DS50PVS-1000G/12KT1: Điện áp 1000Vdc, tối đa 1200Vdc, kết nối báo động từ xa.

DS50PVS-1500G/12KT1: Điện áp 1120 Vdc, tối đa 1500Vdc, kết nối báo động từ xa.

Các bộ triệt xung điện áp này thiết kế theo dạng DIN để lắp trên các din-ray, như vậy có thể lắp đặt chúng trong các tủ PV trung gian bên ngoài, ở các tấm pin mặt trời hoặc trong các tủ nạp chính trước khi vào bộ chuyển đổi AC/DC trong nhà cùng với các thiết bị điện khác của hệ thống PV. Mặc khác, chúng được cấu tạo theo kiểu Pug-in gồm 2 bộ phận là phần đế kết nối và phần chống sét, phần moldule này có thể cắm vào hoặc rút ra một cách đơn giản, do vậy trong trường hợp bị suy hao hay hư hỏng thì chúng ta có thể dễ dàng thay thế mà không ảnh hưởng đến hệ thống điện.
