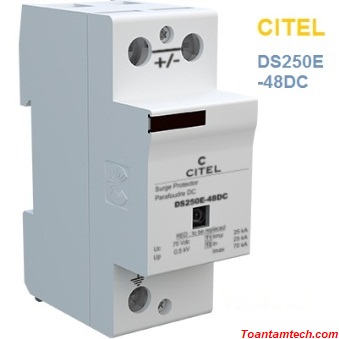

DS250E-48DC Chống sét 1 cực nguồn 48VDC Type 1+2 -70kA/25kA Model: DS250E-48DC Xuất xứ: CITEL / France

CITEL DS250E-48DC là module bảo vệ phối hợp với DS252C-48DC/G – thiết bị này cắt sét cho cả 1 đôi dây nguồn DC ở đầu cuối (phía thiết bị) thì DS250E-48DC là module bảo vệ ngay đầu ra nguồn DC của hệ thống, ngay tại lối ra của của bộ nguồn ac-quy hoặc adapter chuyển đổi AC/DC (xem hình bên dưới).

DS250E-48DC là thiết bị chống sét nguồn DC Type 1 và Type 2, bảo vệ cho 1 dây nguồn +/- với điện áp 48V. Chúng được thiết kế để ngăng chặn các xung quá áp lan truyền từ mạng lưới DC đi về hệ thống trung tâm, có khả năng cắt những dòng sét lớn đến 70kA và chịu được các dạng xung sét trực tiếp từ các kim thu sét (như sét đánh vào các cột anten, cột BTS, hay các dây đi ngoài trời khác) .

mạch bảo vệ chống sét của DS250e-48DC

Ưu điểm của DS25E-48DC

Chống sét Type 1+2

Bảo vệ cả 1 cực (+) hoặc (-)

Điện áp định mức 48VDC, chịu quá áp 75VDC

Khả năng chịu xung trực tiếp (10/350us) đến 25kA /cực

Khả năng chịu xung lan truyền (8/20us) đến 70kA /cực

Chỉ thị và kết nối báo hiệu từ xa về tình trạng hoạt động

Đáp ứng tiêu chuẩn IEC 61643-11, EN61643-11

DS250E-48DC được thiết kế dạng module gắn trên thanh din-ray, bên trong là các phần tử bảo vệ với ống phóng điện đặc biệt GSG kết hợp Varistor năng lượng cao.

Ứng dụng đặc biệt của DS252C-48DC/G

Thiết bị cắt sét DC DS250E-48DC thường được lắp đặt ở các trạm thu phát sóng di động BTS, chúng được lắp ở phòng máy để bảo vệ nguồn DC đi ra thiết bị RRH/RRU. DS250e-48DC có tiếp điểm để kết nối báo động tình trạng hoạt động để quản lý một cách dễ dàng, kịp thời thay thế khi bị hư hỏng.
