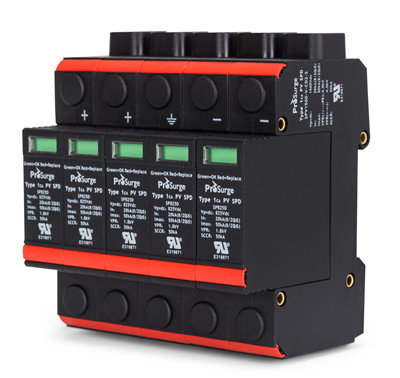

1.Dòng SPV: Theo ấn bản UL1449 4th

Prosurge SPV series là loại 1CA SPD theo UL 1449 4th, được thiết kế cho hệ thống điện quang điện DC-side bảo vệ chống lại những thiệt hại do sét do sét và các nguồn điện khác gây ra.

Tính năng, đặc điểm

• UL1449-4th loại 1CA được liệt kê Thiết bị bảo vệ sốc cho hệ thống PV / Quang điện.
• Đánh giá:
  • Tối đa điện áp DC cho phép (Vpvdc): 85V -1500Vdc;
  • Dung lượng tăng (8 / 20 s): 50kA;
  • SCCR: 100kArms -tested mà không có CB bên ngoài hoặc cầu chì
• Pluggable thiết kế với chỉ dẫn cửa sổ lỗi
• Tín hiệu cảnh báo từ xa tùy chọn
• Đáp ứng tiêu chuẩn toàn cầu của UL 1449-4th, IEC61643-11: 2011, IEC 61643-31 & EN50539-11: 2013
• Thiết kế ngắt kết nối nhiệt được cấp bằng sáng chế toàn cầu với thiết bị dập tắt hồ quang, không an toàn và tự bảo vệ, phản ứng nhiệt nhanh và chức năng ngắt mạch hoàn hảo. Không cần thêm thiết bị bảo vệ quá dòng.

Mô hình thiết bị bảo vệ PV Surge sự lựa chọn

Bảo vệ cấu hình Y

Phần số		Cực	Điện áp danh định (Vdc)	Tối đa Điện áp DC được phép, Vpvdc (V)	Dòng xả danh nghĩa, trong (8 / 20μs) (kA)	Tối đa Xả hiện tại, Imax (8 / 20μs) (kA)	Xếp hạng bảo vệ điện áp, VPR (kV)	Xếp hạng SCCR (kArms)
Loại 1ca	Loại 2ca
SPV600-V-CD-S	SPV600-V-CD-S / C	3	600	700	20	50	1.8	50
SPV800-V-CD-S	SPV800-V-CD-S / C	3	800	920	20	50	2.5	50
SPV1000-V-CD-S	SPV1000-V-CD-S / C	3	1000	1120	20	50	2.5	50
SPV1200-V-CD-S	SPV1200-V-CD-S / C	3	1200	1340	20	50	3.0	50
SPV1500-V-CD-S	SPV1500-V-CD-S / C	3	1500	1500	20	50	4.0	50

Bảo vệ cấu hình 2Y

Phần số		Cực	Điện áp danh định (Vdc)	Tối đa Điện áp DC được phép, Vpvdc (V)	Dòng xả danh nghĩa, trong (8 / 20μs) (kA)	Tối đa Xả hiện tại, Imax (8 / 20μs) (kA)	Xếp hạng bảo vệ điện áp, VPR (kV)	Xếp hạng SCCR (kArms)
Loại 1ca	Loại 2ca
SPV600-V-CD-S	SPV600-V-CD-S / C	3	600	700	20	50	1.8	50
SPV800-V-CD-S	SPV800-V-CD-S / C	3	800	920	20	50	2.5	50
SPV1000-V-CD-S	SPV1000-V-CD-S / C	3	1000	1120	20	50	2.5	50
SPV1200-V-CD-S	SPV1200-V-CD-S / C	3	1200	1340	20	50	3.0	50
SPV1500-V-CD-S	SPV1500-V-CD-S / C	3	1500	1500	20	50	4.0	50

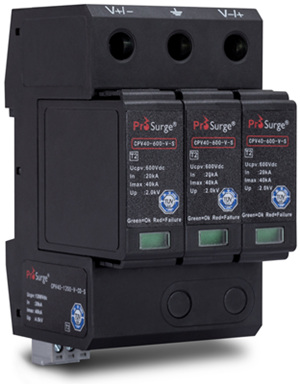

Sê-ri CPV là các SPD theo Class theo EN50539-11: 2013 / A1: 2014 được thiết kế cho hệ thống PV / quang điện bảo vệ phía DC chống lại thiệt hại do nước dâng do sét và các nguồn điện khác.

Bằng cách sử dụng thiết bị ngắt kết nối nhiệt đáng tin cậy và hiệu suất cao, và mạch bảo vệ Y trên EN50539-12 (VDE 0100-712), CPV an toàn và chống lỗi đối với lỗi cách điện trong hệ thống PV.

Tính năng, đặc điểm

• TUV được chứng nhận T2 PV SPD với công nghệ MOV năng lượng cao
• Khả năng phóng điện cao đột biến lên đến 40kA8 / 20μs
• Xếp hạng dòng điện ngắn mạch (UL1449, SCCR) lên đến 100kA được kiểm tra mà không cần cầu chì bên ngoài hoặc CB
• Mạch bảo vệ Y đã sẵn sàng, cho chế độ chung và bảo vệ chế độ vi sai
• Dễ dàng thay thế và chống rung do hệ thống khóa và giải phóng mô-đun
• Chỉ báo xuống cấp và tiếp xúc tín hiệu từ xa tùy chọn
• Tuân thủ theo tiêu chuẩn IEC61643-31, EN50539-11, UL 1449 4^th, IEEE C62.41, CSA C22.2

Mô hình thiết bị bảo vệ PV Surge sự lựa chọn
